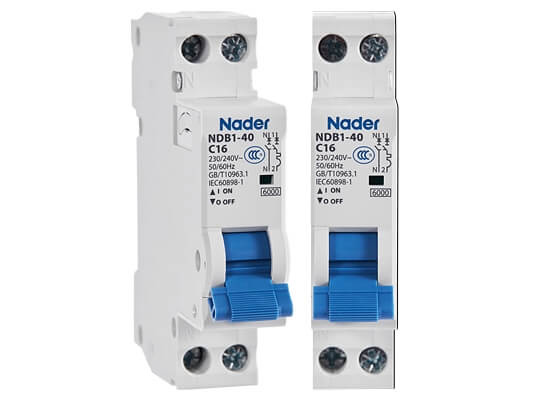

NDB1-40 Модульные автоматические выключатели

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

Назначение:

Автоматические выключатели серии NDB1-40 в основном используются для защиты от короткого замыкания, защиты от перегрузки, управления, изоляции и защиты распределительной системы.

Особенности:

Отключающая способность изделий всей серии NDB1-40 - 6 кА.
Дополнения (аксессуары) монтируются с левой стороны выключателя.
На левой стороне каждого изделия можно установить до 3 дополнений, рекомендуется устанавливать не больше 2 шт.
NDB1-40 сертифицированы 3C, TUV, CB, CE.

Более подробные характеристики смотрите во вкладке "Характеристики" и "Аксессуары".

Основные рабочие параметры*

Модель		NDB1-40
Номинальный ток (Inom), А		2, 4, 6, 10, 16, 20, 25, 32, 40
Характеристика отключения		B,C,D
Количество полюсов		1P+N
Номинальное рабочее напряжение (Unom), В		AC: 230/240V
Номинальное напряжение изоляции (Ui), В		500
Номинальное импульсное напряжение (kV)		4
Номинальная отключающая способность при КЗ (Icn) (для GB/T10963.1); Ном. пред. наиб. откл. способность (Icu) (для GB/T14048.2); кА		6
Номинальная рабочая наибольшая отключающая способность (Ics), кА		6
Номинальная рабочая частота (Hz)		50/60
Функциональные особенности		Визуальный индикатор отключения (надежное разъединение контактов) Зеленый маркер в смотровом окне указывает на разомкнутое положение контактов.
Изностойкость, цикл.	Механическая	20000
	Электрическая	10000
Сертификация		CCC, CB, CE, TUV
Тип зажима:		Хомутной
Рабочая температура:		от -40°C до +70°C
Контрольная температура		+30°C
Диапазон температуры хранения:		от -40°C до +80°C
Высота над уровнем моря:		Установка на высоте не более 2000 м
Относительная влажность при эксплуатации/хранении:		◆ Степень 2. При температуре окружающего воздуха +55°C влажность не должна превышать 95%. ◆ Относительная влажность при хранении: ≤80%. ◆ При возможном образовании конденсата из-за перепадов температур пользователь должен принять дополнительные защитные меры.
Степень загрязнения		Уровень 2
Степень защиты		IP20
Класс установки		Категория II (уровень нагрузки) и Категория III (уровень распределения и управления)
Способ монтажа		Установка на стандартную DIN-рейку TH35×7.5 мм
Ориентация монтажа (рабочее положение)		Вертикальная установка
Экологические требования		Соответствие стандарту RoHS
Крепёжные винты. Момент затяжки должен строго соблюдаться для предотвращения повреждения клемм.		Размер: M4. Момент затяжки: 1,2 Н·м
Сечение подключаемых проводов		1-10 мм²
Соответствие стандартам		GB/T 10963.1 IEC 60898-1

*обновление исполнения по Datasheet от 14.06.2019 г.

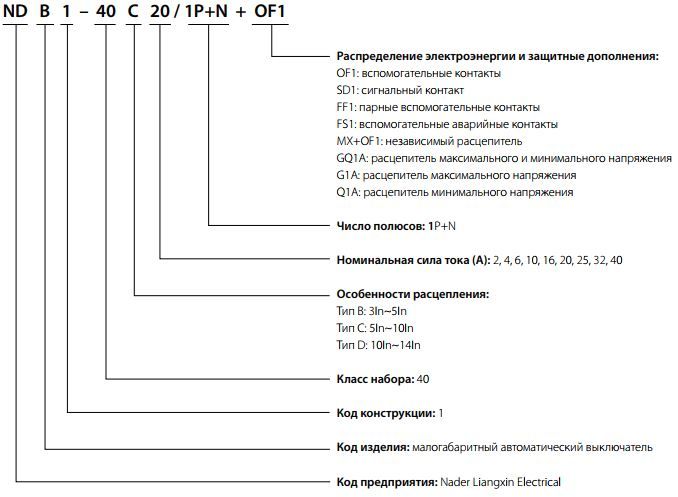

ND	B	1	-	40			/	1P+N	+		+		+
1	2	3		4	5	6		7		8		9		10

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	1
4	Класс набора	40
5	Характеристика срабатывания	ВАХ (время-токовая характеристика): Тип B: 3In~5In Тип C: 5In~10In Тип D: 10In~14In
6	Номинальная сила тока (А)	2, 4, 6, 10, 16, 20, 25, 32, 40
7	Число полюсов	1P+N
8	Дополнительные аксессуары	При необходимости указываем необходимый дополнительный элемент (см. вкладку Аксессуары): OF1 (вспомогательный контакт положения) SD1 (аварийный сигнальный контакт) FF1 (парные вспомогательные контакты) FS1 (вспомогательный и аварийный контакт) MX+OF1 (независимый расцепитель) GQ1A (расцепитель минимального и максимального напряжения) Q1A (расцепитель минимального напряжения)
9	Дополнительные аксессуары	При необходимости указываем необходимый дополнительный элемент
10	Дополнительные аксессуары	При необходимости указываем необходимый дополнительный элемент

Пример обозначения:

Модель изделия: NDB1-40 C32/1P+N +GQ1A+OF1+SD1

Расшифровка: малогабаритные автоматические выключатели серии NDB1-40, отключающая способность - 6 кА, кривая типа C, номинальная сила тока - 32 А, изделие1P+N, оснащено дополнением с защитой от повышенного/пониженного напряжения, добавлены вспомогательные и сигнальные контакты.

Аксессуары и дополнительные элементы:

Все аксессуары монтируются с левой стороны выключателя NDB1-40:

Аксессуар	Функции
OF1 (доп. контакты)	Индикация состояния (ВКЛ/ВЫКЛ)
SD1 (аварийный контакт)	Сигнализация аварийного отключения
MX+OF1 (расцепитель)	Дистанционное отключение + индикация состояния
GQ1A (расцепитель минимального и максимального напряжения)	Функции защиты от: • Перенапряжения (G1A). Отключает цепь при превышении напряжения (>230 В) • Пониженного напряжения (Q1A). Отключает цепь при снижении напряжения (<230 В) • Комбинированный режим (GQ1A): Защита от обоих типов отклонений напряжения. Автовозврат: Не срабатывает при полном отключении питания (восстанавливает работу после нормализации напряжения).
G1A Расцепитель максимального напряжения	Функция защиты от перенапряжения. Отключает цепь при превышении напряжения (>230 В)
Q1A Расцепитель минимального напряжения	Функции защиты от пониженного напряжения. Отключает цепь при снижении напряжения (<230 В)
FF1 (двойные доп. контакты)	Дублирование индикации состояния
FS1 (комбинированный контакт)	Индикация состояния + аварийное отключение
