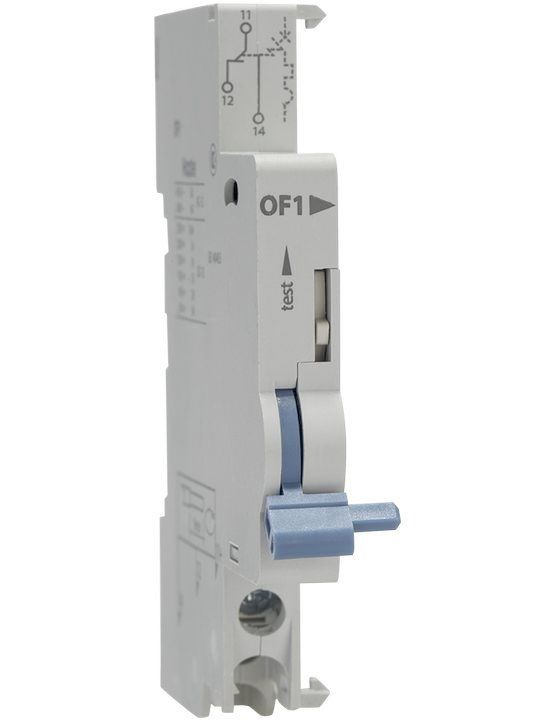

Вспомогательный контакт OF1

Вспомогательный контакт OF1 используется для индикации состояния положения основных контактов модульных автоматических выключателей серий NDB и модульного выключателя нагрузки серии NDB1-125.

Используется для дистанционного контроля состояния аппарата.

Основные рабочие параметры

Напряжение рабочее	Значение	Ток
AC	230/240V	6А
AC	400V	3А
DC	24V	6А
DC	48V	2А
DС	110V	1А
DC	130V	1А
DC	220V	1А
DC	250V	0,4А

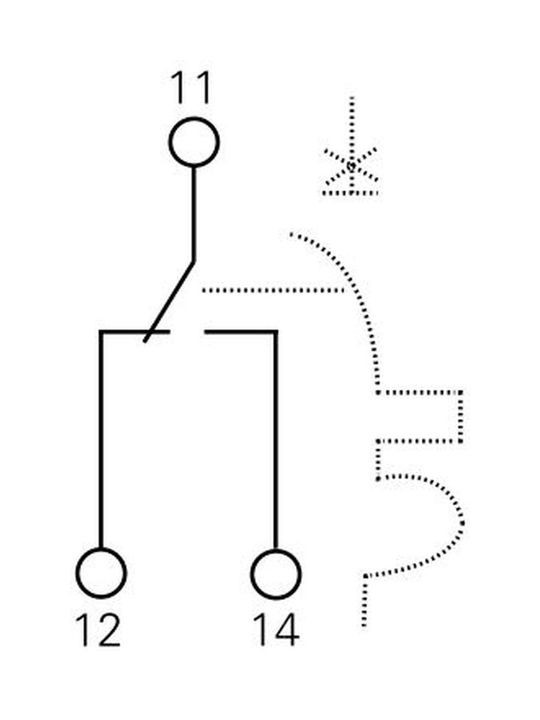

При включении аппарата замыкаются контакты 11-14;

При отключении аппарата замыкаются контакты 11-12.

Ключевые особенности

Универсальность:
- Поддержка широкого диапазона напряжений AC/DC.
Надежность:
- Увеличенный срок службы (10 000 циклов).

Общие параметры

Изоляционное напряжение: 500В
Частота: 50/60 Гц
Степень защиты: IP20
Категории применения:
- AC-12 (для AC 415В/240В)
- DC-12 (для DC 250В-24В)
Срок службы:
- Электрический: 10 000 циклов

4. Условия эксплуатации

Температура:
- Рабочая: -40°C ~ +70°C
- Хранения: -40°C ~ +80°C
Влажность:
- До 95% при +55°C (без конденсации)
Высота над уровнем моря:
- До 2000 м (для больших высот требуется снижение нагрузки)
- Стандарт: GB/T 20645 (для особых условий)

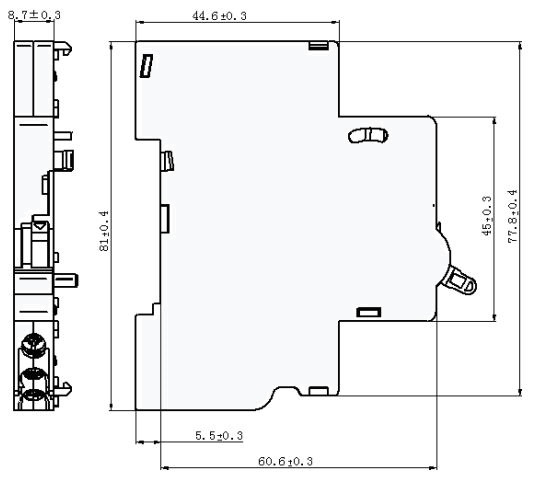

Габаритный чертеж:

Прочие параметры смотрите во вкладке "Характеристики".

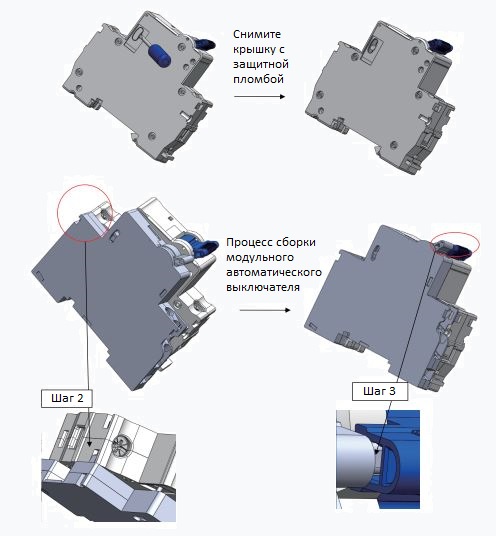

Способ монтажа:

Сопряжение расцепителя с автоматическим выключателем по пазам и рукояти рычага управления

Номин. напряжение изоляции Ui

500В

Номинальный ток, А

AC: 3А (415В), 6А (240В), DC: 0.4А (250В), 1А (220В/130В/110В), 2А (48В), 6А (24В)

Номинальное напряжение, В

AC: 415В, 240В; DC: 250В, 220В, 130В, 110В, 48В, 24В

Частота номинальная, Гц

50/60

Артикул для сайта

111120005

Тип напряжения управления

AC/DC

Артикул прайса

111120005

Аксессуар

Способ крепления (монтажа)

На защелку с левой стороны выключателя

Присоединение внешних проводников

При включении аппарата замыкаются контакты 11-14, При отключении аппарата замыкаются контакты 11-12

Макс. сечение присоединяемых проводов (мм²)

1.5–2.5 мм² (в зависимости от типа клемм)

Способ установки

На стандартную DIN-рейку 35×7.5 мм.

Есть в наличии

Да

Высота предмета

Ширина предмета

9 мм

Страна производства

Китай

Ограничение

Только для серии NDB1 и NDG1-125

Количество предметов в упаковке

1P: 12 шт./коробка; 2P: 6 шт./коробка; 3P: 4 шт./коробка; 4P: 3 шт./коробка

Габариты (ШхВхГ)

8,7х81х60,6мм

Общ. Кол-во полюсов

Тип напряжения

AC/DC

Назначение

Дистанционная индикация состояния (ВКЛ/ВЫКЛ), Индикация состояния положения основных контактов

Для заказа отправьте запрос на почту или позвоните нам.

Оплата по счету на расчетный счет.

Доставка "Деловыми линиями" или по согласованию любым другим способом
