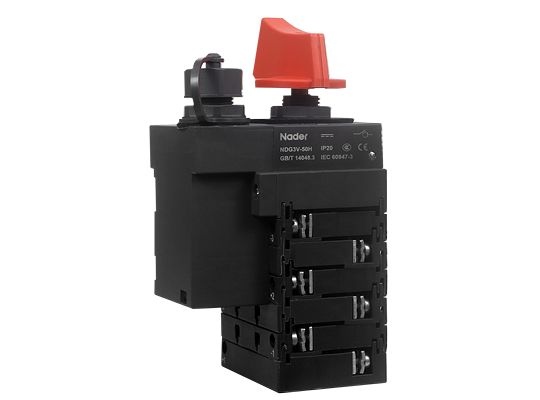

Кулачковый переключатель NDG3V-50(H) F
Кулачковый переключатель NDG3V-50(H) F. In=8..50 A, Un=220..1000V AC/500..1500V DC, Кол-во кулачков: 2..8 Кат. прим.: AC-22B, DC-21B, DC-PV1/2 Установка: дверь

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы
Вы должны принять перед отправкой.
Назначение:

Выключатели-разъединители серии NDG3V-50(H) предназначены для цепей:

  • постоянного тока (DC) напряжением до 1500 Вольт

  • переменного тока (AC) напряжением до 1000 Вольт (50/60 Гц)

  • Рабочий ток: до 50 A



Особенности:

Применяются для нечастых коммутаций и разъединения цепей в промышленном оборудовании и фотоэлектрических системах.

Конструктивное исполнение:

  1. Контактный поворотный механизм с двойным разрывом цепи (повышает срок службы).

  2. Ножевая конструкция контактов (обеспечивает надёжное включение и повышенный кратковременно выдерживаемый ток).

  3. Многочисленные исполнения.

Таблица 1. Основные характеристики NDG3V-50(H):

Параметр Категория/единица измерения Значение
Типоразмер А 50 A
Напряжение (Ue) В DC 1500 V / AC 1000
Номинальное выдерживаемое импульсное напряжение кВ 8
  Напряжение постоянного тока DC (В)
 Код товара Напряжение, (В) 500 600 700 800 1000 1100 1500
Номинальный рабочий ток (А) DC-21B
DC-PV1		 2 уровня последовательно 2/4/6/8 слоев 1 Ток (А) 30 25 22 19 — — —
2 — — — 19 15 14 12
3 36 30 25 23 — — —
4 — — — 23 18 16 14
5 40 33 28 25 — — —
6 — — — 25 20 18 16
7 50 42 36 32 — — —
8 — — — 32 25 22 20
9 — 46 40 35 28 — —
10 — — — 35 28 25 22
11 — 50 43 38 30 — —
12 — — — 38 30 27 24
13 — — 50 44 35 32 —
14 — — — 44 35 32 —
15 — — — 50 40 36 32
16 — — — — 45 40 36
17 — — — — 50 45 —
18 — — — — — 50 —
Напряжение переменного тока AC (В)


 Код товара Напряжение, (В) 220/230/240 380/400/415
 690
AC-22B Подключение к сети AC 2 уровня 1 Ток (А) 32 — -
2 40 — -
3 50 — -
3/4 уровня 4 — 32 -
5 — 40 -
6 — 50 -
7 — — 32
8 — — 40
9 — — 50
Напряжение постоянного тока DC (В)     Код товара Напряжение, (В)     800 1000 1200 1250 1500
DC-21B
DC-PV1		 2 уровня последовательно 2/4/6/8 слоев 1 Ток (А)     18 15 — 12 10
2     25 20 — 16 13
3     32 25 — 20 16
4     38 30 — 24 20
5     45 35 — 28 23
6     50 40 — 32 26
7     — 45 — 36 —
8     — 50 — — —
9     — 50 — — 20
DC-PV2     30 25 15 — 10
2 анода один общий катод 3/6/9 слоев     30 25 15 — 10
Параметр Категория/единица измерения Значение
Номинальный кратковременный выдерживаемый ток Icw кА/1с 0,7
Номинальная включающая способность при коротком замыкании Icm кА 1,4
Механическая износостойкость рабочие циклы 9700
Электрическая износостойкость рабочие циклы 300
Сертификация CCC, TUV, CE
Рабочий крутящий момент Нм 1.5~2.2
Момент затяжки всего устройства Нм 2.0~2.5
Крутящий момент соединения Нм 1.5~1.7
Момент затяжки рукоятки Нм 0.6~0.75
Область подключения (рекомендуется) мм2 В соответствии с таблицей 9 в GB/T 1408.1
Способ установки Установка на дверце
Степень защиты Комплектное устройство IP20 Выносная рукоятка IP66




ND
G
3
V
-
50
/
М
1 2 3 4 5 6 8 9 10 11 12

Расшифровка обозначения:

№ Параметр Расшифровка
1 Бренд ND - бренд "Nader" (низковольтное оборудование)
2 Код изделия G - выключатель нагрузки
3 Серийный номер конструкции 3 - номер серии
4 Дополнительный код V - широкий диапазон рабочего напраяжения
5 Типоразмер 50
6 Уровень напряжения H - высокое напряжение , без указания (оставить пустым) - стандартный тип
8 Количество полюсов 2, 3, 4, 6, 8
9 Способ подключения 1: 2 полюса последовательно
4: стандартное подключение для переменного тока (AC)
5: 2 положительных полюса (анода) и 1 отрицательный (катод)
6: Однополюсное подключение
10 Тип рукоятки 01 - с блокировкой
02 - обычный тип
11 Способ установки М - установка на дверь корпуса/панель
12 Код товара Код модификации, см. доп. таблицу характеристик
