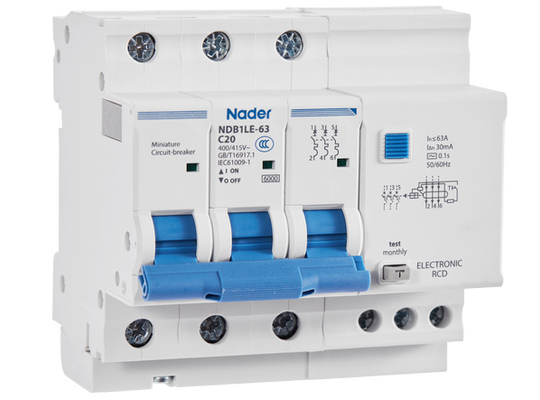

Электронный АВДТ NDB1LE-63 для одно- и трёхфазных сетей до 63 А: защита от перегрузки, короткого замыкания и тока утечки, характеристики B, C, D, исполнения от 1P+N до 4P.

Функции:

Защита от короткого замыкания
Защита от перегрузки
Защита людей от поражения током при косвенном прикосновении
Дополнительная защита при прямом прикосновении к токоведущим частям
Защита от возгорания при повреждении изоляции

Подобрать исполнение и сформировать код заказа можно в конфигураторе на этой странице. Технические данные — на вкладке «Технические характеристики».

Назначение:

Устройство состоит из двух частей: модуля защиты от утечки тока NDB1LE-63 и автоматического выключателя NDB1-63.

В основном применяется для низковольтных терминальных распределительных систем с номинальным напряжением AC230/240V, AC400/415V, 50/60 Гц в промышленности, гражданских зданиях, энергетике, связи, инфраструктуре и других областях.

Высокая степень размыкания, отсутствие пробоев;
Функция безопасной изоляции, компактная конструкция контактной системы, повышенная надежность работы
Индикация состояния контактов
Если модуль защиты от утечки тока не закрыт, автоматический выключатель не будет отключен

Электронные автоматические выключатели остаточного тока серии NDB1LE-63 прошли обязательную сертификацию в Китае (CCC).

Особенности:

Изделия серии NDB1LE-63 имеют дополнительные функции защиты от минимального/максимального напряжения. Доступны только
изделия 2P и 4P исполнения с номинальным остаточным током всего 30 мА.

Каждый продукт может иметь не более 3 аксессуаров, установленных на левой стороне, но рекомендуется не более 2 шт.

Габаритные размеры ВхШхГ (мм):
Исполнения 1P – 87,4х71х66,1
сполнения 2P - 87,4х133х66,1

Например:

Модель изделия: NDB1LE-63GQ C40/4P/30mA/AC

Расшифровка: Автоматический выключатель тока утечки серии NDB1LE-63 с защитой от сверхтоков, отключающая способность 6 кА, кривая
тключения типа C, номинальный ток 40 А, изделие 4P с защитой от утечки тока и защитой от минимального/максимального напряжения,номинальным остаточным рабочим током 30 мА и устройством отключения тока утечки типа AC.

Модель: NDB1LE-63
Номинальное напряжение: AC 230/240 В (1P+N, 2P); AC 400/415 В (3P, 3P+N, 4P)
Частота: 50/60 Гц
Номинальная отключающая способность Icn: 6 кА
Время-токовая характеристика: B (3–5 In), C (5–10 In), D (10–14 In)
Номинальный ток In: 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Количество полюсов: 1P+N, 2P, 3P, 3P+N, 4P
Номинальный отключающий дифференциальный ток IΔn: 30, 50, 100, 300 мА
Тип расцепителя дифференциального тока: AC, A; электронный тип
Ширина: 5, 7, 10, 11, 13 модулей (1–32 А); 6, 8, 12, 13, 15 модулей (40–63 А) для 1P+N…4P
Аксессуары: OF1, SD1, SDD1, MX+OF1, GQ1A, FF1, FS1
Стандарт: IEC 61009-1, AS/NZS 61009.1

Примечания

Аксессуары устанавливаются слева, кроме аксессуаров защиты от утечки (справа); не более 3.
Исполнение NDB1LE-63 GQ — с защитой от минимального/максимального напряжения (каталог RU 2024, стр. 236).
Исполнение NDB1LE-63 тип B (IEC 62423) — отдельная спецификация, см. «Документы».

Источник: Каталог Nader-Lazzen 2025 EN, гл. 4; каталог Nader RU 2024. Состав исполнений и номиналов в конфигураторе — по прайсу Lazzen 01.2026.

ND	B	1	LE	-	63			/		/		/
1	2	3	4		5	6	7		8		9		10

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	1
4	Символ модели	LE: с защитой от тока утечки (АВДТ)
5	Типоразмер	63
6	Характеристика отключения	B, C, D
7	Номинальный ток	In: 1 А, 2 А, 3 А, 4 А, 5 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
8	Количество полюсов	1P+N, 2P, 3P, 3P+N, 4P
9	Номинальный отключающий дифференциальный ток	30mA: 30 мА 50mA: 50 мА 100mA: 100 мА 300mA: 300 мА
10	Тип расцепителя дифференциального тока	AC, A

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Сигнальные и вспомогательные контакты
OF1	Вспомогательный контакт	111120005
SD1	Сигнальный (аварийный) контакт	111120006
FF1	Двойной вспомогательный контакт	111120007
FS1	Вспомогательный и сигнальный контакты	111120008
SDD1	Двойной сигнальный контакт	111120012
Дополнительные расцепители
MX+OF1/AC240	MX+OF1 AC240 — независимый расцепитель	111120004
MX+OF1/AC415	MX+OF1 AC415 — независимый расцепитель	111120015
MX+OF1/DC48	MX+OF1 DC48 — независимый расцепитель	111120016
MX+OF1/DC24	MX+OF1 DC24 — независимый расцепитель	111120017
GQ1A	Расцепитель макс./мин. напряжения	111120003
G1A	Расцепитель максимального напряжения	111120001
Q1A	Расцепитель минимального напряжения	111120002
Блокировка рукоятки NGS3
NGS3	Устройство блокировки. Навесная блокировка рукоятки одного аппарата. Каталог NDB1 07.2026 стр. 47, 51: NDB1-63, NDB1T-63, NDB1TS-63, NDB1Z-63, NDB1PT-63, NDB1LE-63.	111120014

Правила установки

Сигнальные и вспомогательные контакты: Устанавливаются слева, не более трёх устройств на аппарат. Каталог NDB1 07.2026 стр. 47–52: OF1, SD1, FF1, FS1, SDD1, MX+OF1, GQ1A (G1A/Q1A) — для NDB1-40, NDB1-63, NDB1T-63, NDB1Z-63, NDB1LE-40/63; каталог 2025 EN — также NDB1LE-40Z/63Z. Слева не более трёх устройств.
Дополнительные расцепители: Один расцепитель на аппарат: независимый (MX+OF1/MX+OF, по напряжению управления) или защиты от перенапряжения/понижения напряжения (GQ1A, G1A, Q1A).
Блокировка рукоятки NGS3: Навесная блокировка рукоятки NGS3 (каталог NDB1 07.2026, стр. 47, 51).

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
