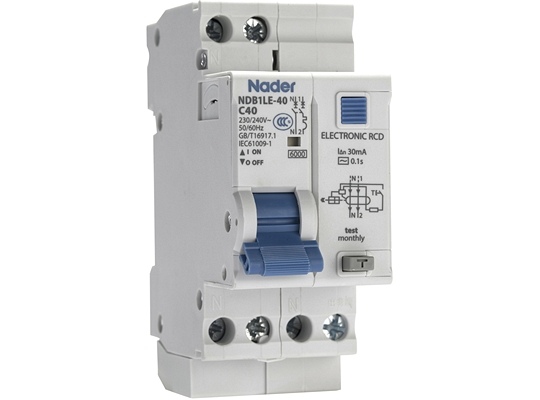

Электронный АВДТ NDB1LE-40 для однофазных сетей: защита от перегрузки, короткого замыкания и тока утечки, характеристики B, C, D, номинальные токи до 40 А. Совместим с аксессуарами серии NDB1.

Функции:

Защита от короткого замыкания
Защита от перегрузки
Защита людей от поражения током при косвенном прикосновении
Дополнительная защита при прямом прикосновении к токоведущим частям
Защита от возгорания при повреждении изоляции

Подобрать исполнение и сформировать код заказа можно в конфигураторе на этой странице. Технические данные — на вкладке «Технические характеристики».

Модель: NDB1LE-40
Номинальное напряжение: AC 230/240 В
Частота: 50/60 Гц
Номинальная отключающая способность Icn: 6 кА
Время-токовая характеристика: B (3–5 In), C (5–10 In), D (10–14 In)
Номинальный ток In: 2, 4, 6, 10, 16, 20, 25, 32, 40 А
Количество полюсов: 1P+N
Номинальный отключающий дифференциальный ток IΔn: 30, 100, 300 мА
Тип расцепителя дифференциального тока: AC, A; электронный тип
Ширина: 36 мм (4 модуля по 9 мм)
Аксессуары: OF1, SD1, SDD1, MX+OF1, GQ1A, FF1, FS1
Стандарт: IEC 61009-1

Примечания

Аксессуары устанавливаются слева, кроме аксессуаров защиты от утечки (справа).
Слева — не более 3 аксессуаров, рекомендуется не более 2.

Источник: Каталог Nader-Lazzen 2025 EN, гл. 4; каталог Nader RU 2024. Состав исполнений и номиналов в конфигураторе — по прайсу Lazzen 01.2026.

ND	B	1	LE	-	40			/	1P+N	/		/
1	2	3	4		5	6	7		8		9		10

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	1
4	Символ модели	LE: с защитой от тока утечки (АВДТ)
5	Типоразмер	40
6	Характеристика отключения	B, C, D
7	Номинальный ток	In: 2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А
8	Количество полюсов	1P+N
9	Номинальный отключающий дифференциальный ток	30mA: 30 мА 100mA: 100 мА 300mA: 300 мА
10	Тип расцепителя дифференциального тока	AC, A

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Сигнальные и вспомогательные контакты
OF1	Вспомогательный контакт	111120005
SD1	Сигнальный (аварийный) контакт	111120006
FF1	Двойной вспомогательный контакт	111120007
FS1	Вспомогательный и сигнальный контакты	111120008
SDD1	Двойной сигнальный контакт	111120012
Дополнительные расцепители
MX+OF1/AC240	MX+OF1 AC240 — независимый расцепитель	111120004
MX+OF1/AC415	MX+OF1 AC415 — независимый расцепитель	111120015
MX+OF1/DC48	MX+OF1 DC48 — независимый расцепитель	111120016
MX+OF1/DC24	MX+OF1 DC24 — независимый расцепитель	111120017
GQ1A	Расцепитель макс./мин. напряжения	111120003
G1A	Расцепитель максимального напряжения	111120001
Q1A	Расцепитель минимального напряжения	111120002

Правила установки

Сигнальные и вспомогательные контакты: Устанавливаются слева, не более трёх устройств на аппарат. Каталог NDB1 07.2026 стр. 47–52: OF1, SD1, FF1, FS1, SDD1, MX+OF1, GQ1A (G1A/Q1A) — для NDB1-40, NDB1-63, NDB1T-63, NDB1Z-63, NDB1LE-40/63; каталог 2025 EN — также NDB1LE-40Z/63Z. Слева не более трёх устройств.
Дополнительные расцепители: Один расцепитель на аппарат: независимый (MX+OF1/MX+OF, по напряжению управления) или защиты от перенапряжения/понижения напряжения (GQ1A, G1A, Q1A).

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
