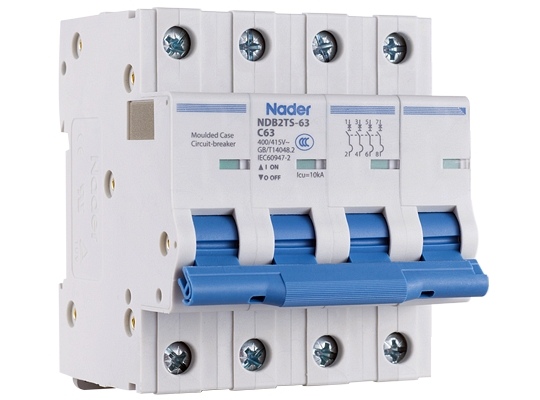

Автоматический выключатель Lazzen (Nader) NDB2TS-63 с только электромагнитным расцепителем (защита от токов короткого замыкания без тепловой защиты от перегрузки, буква S в коде — Magnetic protection only). Применяется в низковольтных распределительных сетях промышленных объектов, зданий, энергетики, связи и инфраструктуры, в том числе в системах постоянного тока, там где перегрузку контролирует другой аппарат.

Номинальные токи 1–63 А, характеристики B, C, D (4·In, 8·In, 12·In ±20 %), исполнения 1P–4P. Сети AC 230/240 В (1P), AC 400/415 В (2P–4P), DC 60/80 В (1P), DC 80/125 В (2P). Отключающая способность 10 кА. Сертификаты CCC, CE, TUV; стандарты GB/T 14048.2, IEC 60947-2.

Документация производителя (перевод, 2026)

Время-токовые характеристики

Характеристики срабатывания NDB2TS-63: B (4·In), C (8·In), D (12·In) ±20 %, только электромагнитный расцепитель

Габаритные и установочные размеры

Схемы подключения

Аксессуары

Источники: спецификация NDB2TS-63 (англ.), каталог Lazzen «Модульные автоматические выключатели NDB2» (07.08.2026). Подробные параметры — на вкладке «Характеристики».

Особенности:

Номинальный ток In = 1...63 А
Характеристика отключения B:4(1±20%)In, C:8(1±20%)In, D:12(1±20%)In
Конфигурация полюсов 1P, 2P, 3P, 4P
Отключающая способность Icu = 10 кА
Номинальное напряжение Un = AC230/240/400/415В, DC60/80/125В

Номинальное напряжение и предельная отключающая способность Icu

Напряжение	1P	2P	3P	4P
AC 230/240 В	10 кА	—	—	—
AC 400/415 В	—	10 кА	10 кА	10 кА
DC 60/80 В	10 кА	—	—	—
DC 80/125 В	—	10 кА	—	—

Технические параметры NDB2TS-63

Параметр	Значение
Номинальные токи	1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Номинальное напряжение изоляции Ui	AC 1000 В (каталог 2026)
Номинальное импульсное выдерживаемое напряжение	4 кВ
Рабочая отключающая способность Ics	7,5 кА (AC 230/240 В 1P, AC 400/415 В 2–4P); 10 кА (DC 60/80 В 1P, DC 80/125 В 2P)
Электрическая / механическая износостойкость	10 000 / 20 000 циклов
Сертификаты и стандарты	CCC, CE, TUV; GB/T 14048.2, IEC 60947-2
Экологические требования	RoHS
Индикация	зелёная метка в окне — контакты разомкнуты
Базовая температура	+30 °C (каталог 2026)

Характеристики мгновенного (электромагнитного) расцепления

Тип	Диапазон мгновенного расцепления	Назначение
B	4·In ±20 %	защита нагрузок с малыми токами КЗ
C	8·In ±20 %	защита обычных нагрузок и кабелей распределительной сети
D	12·In ±20 %	защита нагрузок с большими пусковыми токами: двигатели, трансформаторы

Подключение и монтаж

Параметр	Значение
Сечение медного проводника	1–35 мм²
Винт зажима	M5, момент затяжки 2,0 Н·м
Монтаж	модульная конструкция, DIN-рейка TH35×7,5 мм по EN 60715

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	от −40 до +70 °C
Относительная влажность воздуха	не более 95 %
Высота над уровнем моря	не более 2000 м
Степень загрязнения среды	3
Место установки	без заметной вибрации и ударов

Снижение параметров на высоте более 2000 м

Высота, км	Номинальный ток	Наибольшее рабочее напряжение	Электрическая прочность (промышленная частота)	Импульсное выдерживаемое напряжение	Отключающая способность и электрическая износостойкость
2	In	Ue	1,00	1,00	1,00
3	0,97·In	Ue	0,89	0,89	0,83
4	0,94·In	Ue	0,80	0,80	0,71
5	0,90·In	Ue	0,73	0,73	0,63

Аксессуары и их установка

Аксессуар	Назначение и установка
OF2 — вспомогательный контакт	устанавливается слева от выключателя, показывает положение «включено/отключено»
SD2 — сигнальный (аварийный) контакт	устанавливается слева, сигнализирует об отключении выключателя при аварии
MX+OF2 — независимый расцепитель	устанавливается слева, дистанционное отключение выключателя

Упаковка и хранение

Упаковка: 1P — 12 шт., 2P — 6 шт., 3P — 4 шт., 4P — 3 шт. в коробке. Хранить в проветриваемом складе при относительной влажности не более 80 % и температуре от −40 до +70 °C, без кислотных, щелочных и других агрессивных газов. Срок хранения — не более 3 лет с даты изготовления.

Меры предосторожности

Претензии по качеству не принимаются, если изделие разбиралось без разрешения производителя.
Не прикасайтесь к неизолированным токоведущим частям выключателя под напряжением.
Не регулируйте и не проверяйте характеристики выключателя самостоятельно: производитель не отвечает за последствия.
Подключайте проводники надёжно: перегрев зажима может вызвать ложное срабатывание или обгорание клемм.
Перед установкой аксессуара снимите заглушку на боковой стенке корпуса (без заусенцев и вмятин), см. инструкцию к OF2, SD2, MX+OF2.

ND	B	2	TS	-	63			/
1	2	3	4		5	6	7		8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	2
4	Символ модели	TS
5	Типоразмер	63
6	Характеристика отключения	B, C, D
7	Номинальный ток	In: 1 А, 2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
8	Количество полюсов	1P, 2P, 3P, 4P

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Аксессуары слева
OF2	Вспомогательный контакт	122120024
SD2	Сигнальный контакт	122120027
FF2	Двойной вспомогательный контакт	122120025
FS2	Вспомогательный и сигнальный контакты	122120026
SDD2	Двойной сигнальный контакт	122120035
NGQ2A	NGQ2A	122120028
NGQ2	NGQ2	122120029
NQ2A	NQ2A	122120030
NQ2	NQ2	122120031
NG2A	NG2A	122120032
NG2	NG2	122120033
MX+OF2/AC240	MX+OF2 AC240	122120023
MX+OF2/AC415	MX+OF2 AC415	122120036
MX+OF2/DC24	MX+OF2 DC24	122120037
MX+OF2/DC48	MX+OF2 DC48	122120038
Моторный привод TM2/AC230/DC220/1P + Моторный привод TM2/AC230/DC220/2P + Моторный привод TM2/AC230/DC220/3P + Моторный привод TM2/AC230/DC220/4P	TM2 AC230/DC220	122120003, 122120004, 122120005, 122120006
Моторный привод TM2/AC110/DC110/1P + Моторный привод TM2/AC110/DC110/2P + Моторный привод TM2/AC110/DC110/3P + Моторный привод TM2/AC110/DC110/4P	TM2 AC110/DC110	122120007, 122120008, 122120009, 122120010
Моторный привод TM2/DC48/1P + Моторный привод TM2/DC48/2P + Моторный привод TM2/DC48/3P + Моторный привод TM2/DC48/4P	TM2 DC48	122120011, 122120012, 122120013, 122120014
Моторный привод TM2/DC24/1P + Моторный привод TM2/DC24/2P + Моторный привод TM2/DC24/3P + Моторный привод TM2/DC24/4P	TM2 DC24	122120015, 122120016, 122120017, 122120018
Моторный привод TM2/DC12/1P + Моторный привод TM2/DC12/2P + Моторный привод TM2/DC12/3P + Моторный привод TM2/DC12/4P	TM2 DC12	122120019, 122120020, 122120021, 122120022
Автосброс мин./макс. напряжения Tm2GQ 2P + Автосброс мин./макс. напряжения Tm2GQ 4P	Автосброс, 2P/4P	122120001, 122120002
Механическая блокировка / блокировка рукоятки
NGS3	Устройство блокировки. Блокирует один аппарат (навесная блокировка рукоятки).	111120014

Правила установки

Аксессуары слева: Не более трёх устройств слева. Для TM2 и Tm2GQ доступны до двух контактов OF2/SD2. Исполнение привода подбирается по числу полюсов автомата.
Механическая блокировка / блокировка рукоятки: JS1-11Y/B2-63 — взаимная блокировка двух аппаратов (АВР); NGS3 — навесная блокировка рукоятки одного аппарата. Можно выбрать обе.

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
