NDB2-63K — модульные автоматические выключатели 1P+N, 6 кА 9 товаров
NDB2-63K

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

Конфигуратор NDB2-63K

Загружаем параметры…
—

Состав оборудования

Основной товар
Аксессуары

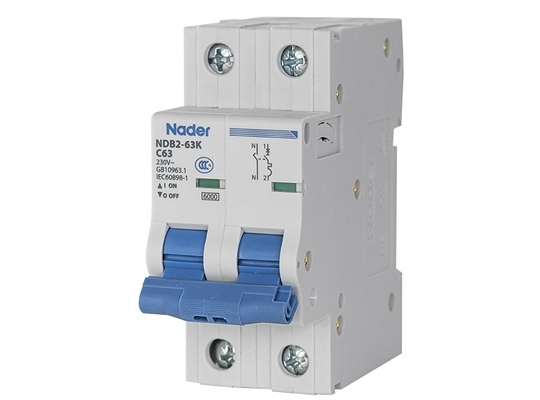

Модульный автоматический выключатель Lazzen (Nader) серии NDB2-63K — компактное исполнение «фаза + нейтраль» (1P+N) для защиты групповых и распределительных цепей от перегрузок и токов короткого замыкания в сетях переменного тока 230 В частотой 50/60 Гц. Характеристика расцепления C, номинальные токи 6–63 А (по каталогу 1–63 А), отключающая способность 6 кА, ширина 36 мм. Аксессуары: OF2, SD2, MX+OF2, Tm2, устройство блокировки рукоятки NGS3. Соответствует IEC 60898-1 и GB/T 10963.1.

Документация производителя (перевод, 2026)

Время-токовые характеристики

Время-токовая характеристика NDB2-63K, тип C (5–10·In)
Время-токовая характеристика NDB2-63K, тип C (5–10·In)

Габаритные и установочные размеры

Габаритные и установочные размеры NDB2-63K, 1P+N, мм
Габаритные и установочные размеры NDB2-63K, 1P+N, мм

Источники: спецификация NDB2-63K (кит., NDT500084). Подробные параметры — на вкладке «Характеристики».

Особенности:
  • Номинальное напряжение Un = AC230 В, 50/60 Гц
  • Номинальный ток In = 6…63 А по прайсу (по каталогу 1…63 А)
  • Характеристика отключения C
  • Конфигурация полюсов 1P+N (фаза + нейтраль, K)
  • Отключающая способность Icu = 6 кА
  • Ширина 4 модуля по 9 мм (36 мм)
  • Стандарты IEC 60898-1, GB/T 10963.1

Источник: каталог Nader 2024 (стр. 227), прайс Lazzen 01.2026.

Технические параметры NDB2-63K (спецификация производителя)

ПараметрЗначение
Исполнение1P+N (фаза + нейтраль), 2 модуля
Номинальное рабочее напряжениеAC 230 В
Номинальные токи по спецификации1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Номинальное напряжение изоляцииAC 230 В
Номинальное импульсное выдерживаемое напряжение4 кВ
Испытательное напряжение промышленной частотыAC 2500 В, 50 Гц, 1 мин
Механическая / электрическая износостойкость20 000 / 10 000 циклов
Категория установкиII, III
Степень защитыIP20
Сертификат и стандартCCC; GB/T 10963.1
Экологические требованияRoHS
Индикациязелёная метка в окне — контакты разомкнуты

Характеристики мгновенного расцепления

ТипДиапазон мгновенного расцепленияНазначение
C5–10·Inзащита обычных нагрузок и кабелей распределительной сети

Подключение и монтаж

ПараметрЗначение
Сечение проводника1–35 мм²
Винт зажимаM5, момент затяжки 2,0 Н·м
Монтажмодульная конструкция, стандартная DIN-рейка TH35×7,5 мм

Условия эксплуатации

ПараметрЗначение
Температура окружающего воздухаот −40 до +70 °C
Относительная влажность воздухане более 95 %
Высота над уровнем моряне более 2000 м
Степень загрязнения среды2
Место установкибез заметной вибрации и ударов
Базовая температура калибровки+30 °C

Аксессуары и их установка

АксессуарНазначение и установка
OF2 — вспомогательный контактустанавливается слева от выключателя, показывает положение «включено/отключено»
SD2 — сигнальный (аварийный) контактустанавливается слева, сигнализирует об отключении выключателя при аварии
MX+OF2 — независимый расцепительустанавливается слева, дистанционное отключение выключателя
NDH1 — шинамодульный аксессуар: соединяет вводные зажимы одной фазы нескольких выключателей или конечные аппараты одной фазы
Tm2 — моторный приводустанавливается слева: блокировка, местное и дистанционное управление

Упаковка и хранение

Упаковка: до 6 шт. в коробке. Хранить в проветриваемом складе при относительной влажности не более 80 % и температуре от −40 до +70 °C, без кислотных, щелочных и других агрессивных газов. Срок хранения — не более 3 лет с даты изготовления.

Меры предосторожности

  1. Претензии по качеству не принимаются, если изделие разбиралось без разрешения производителя.
  2. Не прикасайтесь к неизолированным токоведущим частям выключателя под напряжением.
  3. Не регулируйте и не проверяйте характеристики выключателя самостоятельно: производитель не отвечает за последствия.
  4. Подключайте проводники надёжно: перегрев зажима может вызвать ложное срабатывание или обгорание клемм.
  5. Перед установкой аксессуара снимите заглушку на боковой стенке корпуса (без заусенцев и вмятин), см. инструкцию к OF2, SD2, MX+OF2.
ND
B
2
-
63K
C
/
1P+N
1 2 3 4 5 6 7

Расшифровка обозначения:

№ Параметр Расшифровка
1 Код предприятия ND: Nader Liangxin Electrical
2 Код изделия B: Модульный автоматический выключатель
3 Код конструкции 2
4 Типоразмер 63K
5 Характеристика отключения C
6 Номинальный ток In: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
7 Количество полюсов 1P+N
Аксессуары и дополнительные элементы:
  • Вспомогательный контакт OF2 устанавливается слева от автоматического выключателя NDB2-63K.
  • Сигнальный контакт SD2 устанавливается слева от автоматического выключателя NDB2-63K.
  • Независимый расцепитель MX+OF2 устанавливается слева от автоматического выключателя NDB2-63K.
  • Моторный привод Tm2 устанавливается слева от автоматического выключателя NDB2-63K.
  • Устройство блокировки рукоятки NGS3 (навесной замок) — каталог NDB2 08.2026, стр. 64.
  • Механическая блокировка JS1-11Y/B2-63 для NDB2-63K не предусмотрена.
