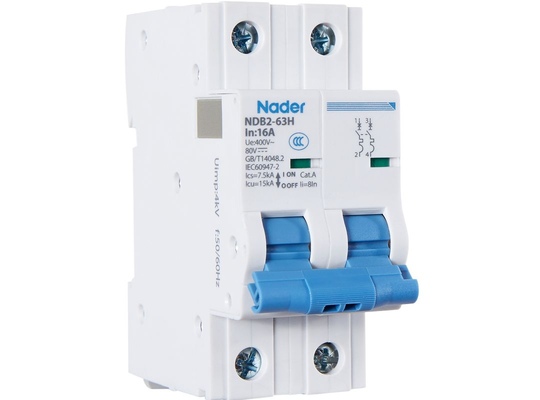

Автоматический выключатель Lazzen (Nader) NDB2-63H с повышенной отключающей способностью: предельная 15 кА, рабочая 7,5 кА. Защищает линии от перегрузки и короткого замыкания, обеспечивает функцию разъединения. Применяется в конечных распределительных сетях низкого напряжения в промышленности, гражданском строительстве, энергетике, связи и инфраструктуре.

Номинальные токи 1–63 А, исполнения 1P, 2P, 3P, 4P. Номинальное напряжение AC 230 В (1P) и AC 400 В (2P–4P). Мгновенное расцепление 8·In (±20 %) — для распределительных сетей и кабелей; по каталогу 2026 также 12·In (±20 %), в прайсе это исполнения «C» и «D». Сертификаты CCC, TUV, CE, CB; стандарты GB/T 14048.2 и IEC 60947-2.

Документация производителя (перевод, 2026)

Время-токовые характеристики

Габаритные и установочные размеры

Схемы подключения

Источники: спецификация NDB2-63H (NDT-12195), каталог Lazzen «Модульные автоматические выключатели NDB2» (07.08.2026). Подробные параметры — на вкладке «Характеристики».

Особенности:

Номинальное напряжение Un = AC230/400В, DC60/80В (1P/2P)
Номинальный ток In = 1...63 А
Характеристика отключения 8(1±20%)In, 12(1±20%)In,
Конфигурация полюсов 1P, 2P, 3P, 4P
Отключающая способность Icu =15 кА

Технические параметры NDB2-63H

Параметр	Значение
Количество полюсов	1P, 2P, 3P, 4P
Номинальное рабочее напряжение	AC 230 В (1P); AC 400 В (2P, 3P, 4P); по каталогу 2026 также DC 60/80 В (1P, 2P)
Номинальные токи	1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Номинальное напряжение изоляции Ui	500 В
Частота	50/60 Гц
Номинальное импульсное выдерживаемое напряжение Uimp	4 кВ
Предельная отключающая способность Icu	15 кА
Рабочая отключающая способность Ics	7,5 кА
Мгновенное расцепление	8·In (±20 %); по каталогу 2026 также 12·In (±20 %)
Механическая / электрическая износостойкость	20 000 / 10 000 циклов
Степень защиты	IP20
Подвод питания	сверху
Категория применения	A
Категория установки	II, III
Индикация	зелёная метка в окне — контакты разомкнуты
Сертификаты и стандарты	CCC, TUV, CE, CB; GB/T 14048.2, IEC 60947-2
Экологические требования	RoHS

Подключение и монтаж

Параметр	Значение
Сечение проводника	1–35 мм²
Винт зажима	M5, предельный момент затяжки 3,0 Н·м
Монтаж	модульная конструкция, стандартная DIN-рейка TH35×7,5 мм

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха при работе	от −40 до +70 °C
Температура хранения	от −40 до +80 °C
Влажность	не более 95 % при +55 °C
Высота над уровнем моря	не более 2000 м; выше — со снижением параметров по GB/T 20645 (таблица ниже)
Степень загрязнения среды	3
Место установки	без заметной вибрации и ударов

Снижение параметров на высоте более 2000 м

Высота, км	Номинальный ток	Наибольшее рабочее напряжение	Электрическая прочность (промышленная частота)	Импульсное выдерживаемое напряжение	Отключающая способность и электрическая износостойкость
2	In	Ue	1,00	1,00	1,00
3	0,97·In	Ue	0,89	0,89	0,83
4	0,94·In	Ue	0,80	0,80	0,71
5	0,90·In	Ue	0,73	0,73	0,63

Поправка на температуру NDB2-63H, NDB2-63U, NDB2T-63 (GB/T 14048.2): ток, А, при температуре от −40 до +15 °C

In, А	-40 °C	-35 °C	-30 °C	-25 °C	-20 °C	-15 °C	-10 °C	-5 °C	0 °C	5 °C	10 °C	15 °C
1	1,29	1,27	1,25	1,23	1,21	1,19	1,17	1,15	1,13	1,10	1,08	1,06
2	2,44	2,41	2,38	2,35	2,32	2,29	2,26	2,23	2,20	2,17	2,13	2,10
3	3,97	3,89	3,83	3,76	3,70	3,64	3,57	3,50	3,44	3,37	3,30	3,22
4	4,96	4,87	4,81	4,75	4,68	4,62	4,55	4,49	4,42	4,35	4,29	4,22
6	7,96	7,70	7,58	7,46	7,34	7,21	7,09	6,96	6,83	6,70	6,56	6,42
10	14,2	13,9	13,6	13,3	13,1	12,8	12,5	12,2	11,9	11,6	11,3	11,0
16	21,1	20,8	20,4	20,1	19,8	19,4	19,1	18,7	18,3	18,0	17,6	17,2
20	26,4	26	25,6	25,2	24,8	24,4	23,9	23,4	23	22,5	22	21,5
25	33,1	32,4	31,8	31,5	30,9	30,4	29,9	29,3	28,8	28,2	27,7	27,1
32	42,9	42,2	41,5	40,8	40,1	39,4	38,6	37,9	37,1	36,3	35,5	34,7
40	54,8	53,9	53	52	51	50	49	48	46,9	45,8	44,7	43,6
50	66,7	65,7	64,6	63,5	62,4	61,3	60,1	59	57,8	56,6	55,3	54,1
63	80,6	79,5	78,4	77,2	76	74,8	73,6	72,4	71,1	69,8	68,5	67,2

Поправка на температуру NDB2-63H, NDB2-63U, NDB2T-63 (GB/T 14048.2): ток, А, при температуре от +20 до +70 °C

In, А	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	1,05	1,02	1	0,97	0,94	0,91	0,89	0,86	0,83	0,80	0,77
2	2,07	2,03	2	1,96	1,93	1,89	1,86	1,82	1,78	1,74	1,70
3	3,14	3,06	3	2,92	2,84	2,76	2,67	2,58	2,49	2,38	2,27
4	4,15	4,07	4	3,93	3,85	3,77	3,69	3,61	3,53	3,44	3,36
6	6,27	6,14	6	5,84	5,68	5,52	5,36	5,19	5,01	4,83	4,64
10	10,7	10,3	10	9,6	9,2	8,8	8,4	8,0	7,5	7,1	6,6
16	16,8	16,4	16	15,6	15,1	14,7	14,2	13,7	13,2	12,7	12,2
20	21	20,5	20	19,5	18,9	18,3	17,7	17,1	16,5	15,8	15,2
25	26,5	25,8	25	24,2	23,4	22,6	21,8	21	20,2	19,4	18,6
32	33,8	32,9	32	31,1	30,1	29,1	28,1	27,1	26	24,8	23,6
40	42,4	41,2	40	38,7	37,4	36,1	34,6	33,2	31,6	30	28,3
50	52,7	51,4	50	48,6	47,1	45,6	44,1	42,5	40,8	39,1	37,3
63	65,8	64,4	63	61,6	60,1	58,5	57	55,4	53,7	52	50,3

Температура окружающей среды — это температура внутри щита или шкафа, где установлен выключатель. Базовая температура калибровки +30 °C.

Снижение номинального тока при установке в ряд

Количество выключателей в ряду	1	2–3	4–5	6–9	10 и более
Коэффициент	1	0,9	0,8	0,7	0,6

Аксессуары и их установка

Аксессуар	Назначение и установка
OF2 — вспомогательный контакт	устанавливается слева от выключателя, показывает положение «включено/отключено»
SD2 — сигнальный (аварийный) контакт	устанавливается слева, сигнализирует об отключении выключателя при аварии
MX+OF2 — независимый расцепитель	устанавливается слева, дистанционное отключение выключателя
NGQ2A — расцепитель максимального и минимального напряжения	устанавливается слева, контролирует напряжение сети и отключает цепь при перенапряжении или понижении напряжения
NDH1 — шина	модульный аксессуар серии: соединяет вводные зажимы одной фазы нескольких выключателей или конечные аппараты одной фазы
Tm2 — моторный привод	устанавливается слева: дистанционное отключение, блокировка, местное и дистанционное управление
Tm2GQ — модуль автоматического повторного включения по напряжению	устанавливается слева: отключает цепь при перенапряжении или понижении напряжения и снова включает её, когда напряжение вернулось в норму
JS1-11Y/B2-63 — механическая блокировка	механическая взаимоблокировка двух выключателей

Упаковка и хранение

Упаковка: 1P — 12 шт., 2P — 6 шт., 3P — 4 шт., 4P — 3 шт. в коробке. Хранить в проветриваемом складе при относительной влажности не более 80 % и температуре от −40 до +80 °C, без кислотных, щелочных и других агрессивных газов. Срок хранения — не более 3 лет с даты изготовления.

Меры предосторожности

Претензии по качеству не принимаются, если изделие разбиралось без разрешения производителя.
Не прикасайтесь к неизолированным токоведущим частям выключателя под напряжением.
Не регулируйте и не проверяйте характеристики выключателя самостоятельно: производитель не отвечает за последствия.
Подключайте проводники надёжно: перегрев зажима может вызвать ложное срабатывание или обгорание клемм.
Перед установкой аксессуара снимите заглушку на боковой стенке корпуса (без заусенцев и вмятин), см. инструкцию к OF2, SD2, MX+OF2.

ND	B	2	-	63H			/
1	2	3		4	5	6		7

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	2
4	Типоразмер	63H
5	Характеристика отключения	C, D
6	Номинальный ток	In: 1 А, 2 А, 3 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
7	Количество полюсов	1P, 2P, 3P, 4P

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Аксессуары слева
OF2	Вспомогательный контакт	122120024
SD2	Сигнальный контакт	122120027
FF2	Двойной вспомогательный контакт	122120025
FS2	Вспомогательный и сигнальный контакты	122120026
SDD2	Двойной сигнальный контакт	122120035
NGQ2A	NGQ2A	122120028
NGQ2	NGQ2	122120029
NQ2A	NQ2A	122120030
NQ2	NQ2	122120031
NG2A	NG2A	122120032
NG2	NG2	122120033
MX+OF2/AC240	MX+OF2 AC240	122120023
MX+OF2/AC415	MX+OF2 AC415	122120036
MX+OF2/DC24	MX+OF2 DC24	122120037
MX+OF2/DC48	MX+OF2 DC48	122120038
Моторный привод TM2/AC230/DC220/1P + Моторный привод TM2/AC230/DC220/2P + Моторный привод TM2/AC230/DC220/3P + Моторный привод TM2/AC230/DC220/4P	TM2 AC230/DC220	122120003, 122120004, 122120005, 122120006
Моторный привод TM2/AC110/DC110/1P + Моторный привод TM2/AC110/DC110/2P + Моторный привод TM2/AC110/DC110/3P + Моторный привод TM2/AC110/DC110/4P	TM2 AC110/DC110	122120007, 122120008, 122120009, 122120010
Моторный привод TM2/DC48/1P + Моторный привод TM2/DC48/2P + Моторный привод TM2/DC48/3P + Моторный привод TM2/DC48/4P	TM2 DC48	122120011, 122120012, 122120013, 122120014
Моторный привод TM2/DC24/1P + Моторный привод TM2/DC24/2P + Моторный привод TM2/DC24/3P + Моторный привод TM2/DC24/4P	TM2 DC24	122120015, 122120016, 122120017, 122120018
Моторный привод TM2/DC12/1P + Моторный привод TM2/DC12/2P + Моторный привод TM2/DC12/3P + Моторный привод TM2/DC12/4P	TM2 DC12	122120019, 122120020, 122120021, 122120022
Автосброс мин./макс. напряжения Tm2GQ 2P + Автосброс мин./макс. напряжения Tm2GQ 4P	Автосброс, 2P/4P	122120001, 122120002
Механическая блокировка / блокировка рукоятки
JS1-11Y/B2-63	JS1-11Y/B2-63	122120034
NGS3	Устройство блокировки. Блокирует один аппарат (навесная блокировка рукоятки).	111120014

Правила установки

Аксессуары слева: Не более трёх устройств слева. Для TM2 и Tm2GQ доступны до двух контактов OF2/SD2. Исполнение привода подбирается по числу полюсов автомата.
Механическая блокировка / блокировка рукоятки: JS1-11Y/B2-63 — взаимная блокировка двух аппаратов (АВР); NGS3 — навесная блокировка рукоятки одного аппарата. Можно выбрать обе.

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
