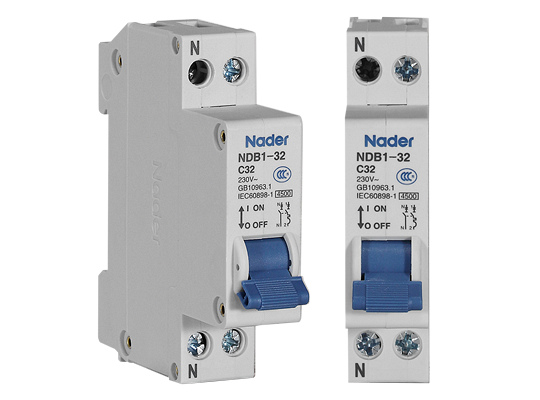

NDB1-32 Модульные автоматические выключатели 6 товаров
NDB1-32 (4,5кА)

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы
Вы должны принять перед отправкой.
Назначение:

Автоматические выключатели серии NDB1-32 в основном используются для защиты от короткого замыкания, защиты от перегрузки, управления, изоляции и защиты  распределительной системы.

Особенности:

1. Изделие серии NDB1-32 - комбинация 1P+N, кривая расцепления - тип C, отключающая способность изделий всей серии - 4,5 кА.
2. На изделия серии NDB1-32 нельзя устанавливать дополнения.
3. Ширина изделий серии NDB1-32 - 18 мм.

Основные рабочие параметры*

Модель  NDB1-32
Номинальный ток (Inom), А 6, 10, 16, 20, 25, 32
Характеристика отключения C
Количество полюсов 1P+N
Номинальное рабочее напряжение (Unom), В AC: 230/240V
Номинальное напряжение изоляции (Ui), В 400
Номинальное импульсное напряжение (kV) 4
Номинальная отключающая способность при КЗ (Icn) (для GB/T10963.1);
Ном. пред. наиб. откл. способность (Icu) (для GB/T14048.2); кА		 4,5
Номинальная рабочая наибольшая отключающая способность (Ics), кА 4,5
Номинальная рабочая частота (Hz) 50/60
Изностойкость, цикл. Механическая 10000
Электрическая 6000
Сертификация CCC
Рабочая температура: от -40°C до +70°C
Контрольная температура +30°C
Диапазон температуры хранения: от -40°C до +80°C
Высота над уровнем моря: Установка на высоте не более 2000 м
Относительная влажность при эксплуатации/хранении: ◆ Степень 2. При температуре окружающего воздуха +55°C влажность не должна превышать 95%.
◆ Относительная влажность при хранении: ≤80%.
◆ При возможном образовании конденсата из-за перепадов температур пользователь должен принять дополнительные защитные меры.
Степень загрязнения Уровень 2
Степень защиты IP20
Класс установки Категория II (уровень нагрузки) и Категория III (уровень распределения и управления)
Способ монтажа Установка на стандартную DIN-рейку TH35×7.5 мм
Ориентация монтажа (рабочее положение) Вертикальная установка - отклонение то вертикальной плоскости монтажа ≤5°.
Экологические требования Соответствие стандарту RoHS
Крепёжные винты. Момент затяжки должен строго соблюдаться для предотвращения повреждения клемм. Размер: M4. Момент затяжки: 1,2 Н·м
Сечение подключаемых проводов 1-10 мм²
Соответствие стандартам

GB/T 10963.1
IEC 60898-1

ND
B
1
-
32
C
/
1P+N
1 2 3 4 5 6 7

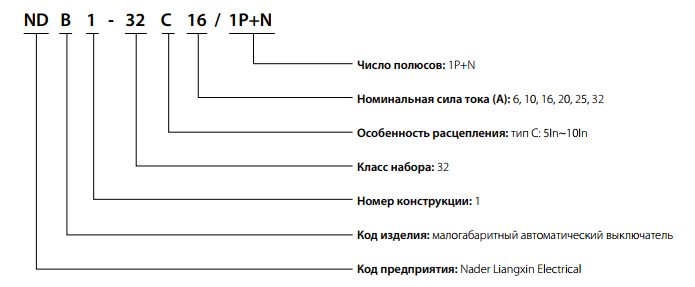

Расшифровка обозначения:

№ Параметр Расшифровка
1 Код предприятия ND: Nader Liangxin Electrical
2 Код изделия B: Модульный автоматический выключатель
3 Код конструкции 1
4 Класс набора 32
5 Характеристика срабатывания Тип C: 5In~10In
6 Номинальная сила тока (А) 6, 10, 16, 20, 25, 32
7 Число полюсов Число полюсов
Пример обозначения:

Модель изделия: NDB1-32 C16/1P+N
Расшифровка: малогабаритные автоматические выключатели серии NDB1-32C, отключающая способность - 4,5 кА, кривая типа C, номинальная сила тока - 16 А, число полюсов 1P+N.



Аксессуары и дополнительные элементы:

не устанавливаются

Файлы основные:

Дополнительные файлы:

Сортировать по: Популярности Цене Новизне
Модульный автоматический выключатель NDB1-32C10/1P+N, 4,5 кА, In=10 А, C, 1P+N, AC230В

NDB1-32 (4,5кА)

Цена по запросу
Уточнить цену

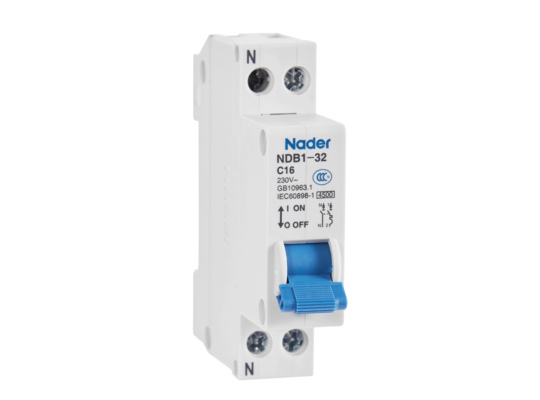

Модульный автоматический выключатель NDB1-32C16/1P+N, 4,5 кА, In=16 А, C, 1P+N, AC230В

NDB1-32 (4,5кА)

Цена по запросу
Уточнить цену
Модульный автоматический выключатель NDB1-32C20/1P+N, 4,5 кА, In=20 А, C, 1P+N, AC230В

NDB1-32 (4,5кА)

Цена по запросу
Уточнить цену
Модульный автоматический выключатель NDB1-32C25/1P+N, 4,5 кА, In=25 А, C, 1P+N, AC230В

NDB1-32 (4,5кА)

Цена по запросу
Уточнить цену
Модульный автоматический выключатель NDB1-32C32/1P+N, 4,5 кА, In=32 А, C, 1P+N, AC230В

NDB1-32 (4,5кА)

Цена по запросу
Уточнить цену
Модульный автоматический выключатель NDB1-32C6/1P+N, 4,5 кА, In=6 А, C, 1P+N, AC230В

NDB1-32 (4,5кА)

Цена по запросу
Уточнить цену
