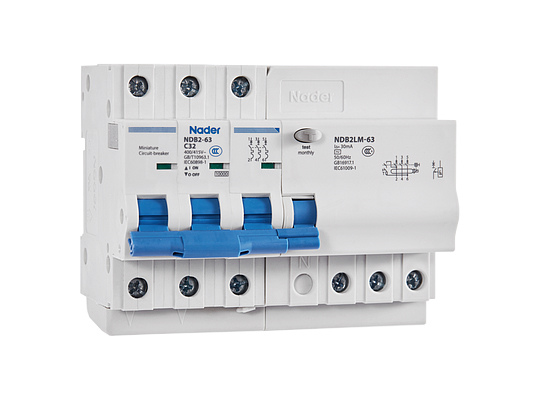

• Частота: 50/60 Гц
• Номинальный ток: 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
• Напряжение: AC 230/240 В (1P+N, 2P), AC 400/415 В (3P, 3P+N, 4P)
• Номинальная отключающая способность: 10 кА
• Время-токовая характеристика: B, C, D
• Испытательное импульсное напряжение: 6 кВ
• Номинальное напряжение изоляции: 500 В
• Количество полюсов: 1P+N, 2P, 3P, 3P+N, 4P
• Ток утечки: 30 мА, 100 мА, 300 мА (мгновенное срабатывание); 100 мА, 300 мА (с выдержкой времени)
• Тип утечки: AC/A
• Селективность: базовая версия - неселективная, версия с маркировкой "S" - селективная (для исполнения на ток утечки 100 мА и 300 мА).
• Монтаж на DIN-рейку 35 мм
• Сечение подключаемых проводников: 1-35 мм²
• Момент затяжки: 3,5 Н·м

• Степень защиты при установке в распределительный щит: IP40

• Высота над уровнем моря: ≤2000м. Для применения на высоте более 2000м необходимо обратиться к таблице снижения нагрузочной способности для миниатюрных автоматических выключателей. Также можно руководствоваться стандартом GB/T20645 (технические требования к низковольтному электрооборудованию для работы на больших высотах).

• Степень загрязнения: 3

• Температура окружающей среды: -25℃ ~ +60℃

• Температура хранения: -40℃～+80℃

• Требования к влажности: относительная влажность при 40℃ ≤ 50%;

• Требования к магнитному полю: магнитное поле в любом направлении должно быть в 5 раз меньше магнитного поля Земли.

• Коэффициент нелинейных искажений (синусоидальность волны): менее 5%

• Устойчивость к воздействию солевого тумана и масляного тумана.

• Применение: в местах без опасности взрыва, и где среда не оказывает коррозионного воздействия на металлы, а также отсутствуют разрушающие изоляцию газы и проводящая пыль.

• Применение: в местах, защищенных от дождя и снега.

Время-токовые характеристики (Характеристики срабатывания)

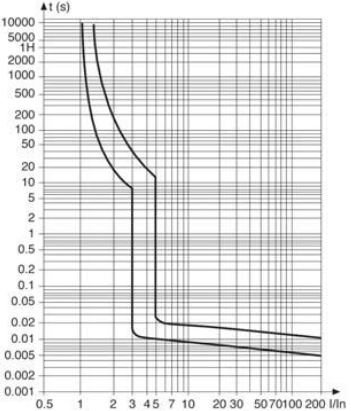

• Кривая типа B

  • Назначение: Защита цепей с малой или незначительной индуктивностью (например, цепи освещения, розетки).

  • Номинальный ток: 1А ~ 63А

  • Характеристика срабатывания: Диапазон мгновенного расцепления составляет от 3-кратного до 5-кратного номинального тока (3Iн ~ 5Iн).

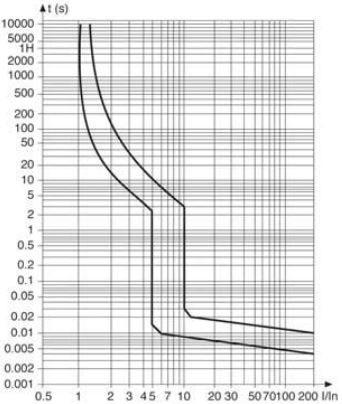

• Кривая типа C

  • Назначение: Защита цепей с нормальной нагрузкой и распределительных кабелей (например, двигатели, трансформаторы с умеренными пусковыми токами).

  • Номинальный ток: 1А ~ 63А

  • Характеристика срабатывания: Диапазон мгновенного расцепления составляет от 5-кратного до 10-кратного номинального тока (5Iн ~ 10Iн).

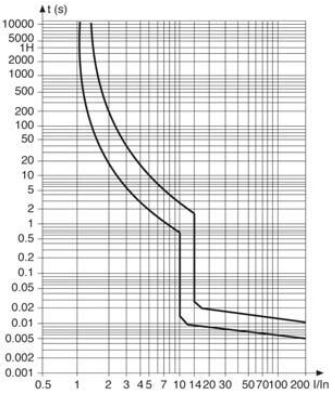

• Кривая типа D

  • Назначение: Защита промышленных распределительных систем (например, цепи с большими пусковыми токами, как у трансформаторов, двигателей, сварочного оборудования).

  • Номинальный ток: 1А ~ 63А

  • Характеристика срабатывания: Диапазон мгновенного расцепления составляет от 10-кратного до 14-кратного номинального тока (10Iн ~ 14Iн).

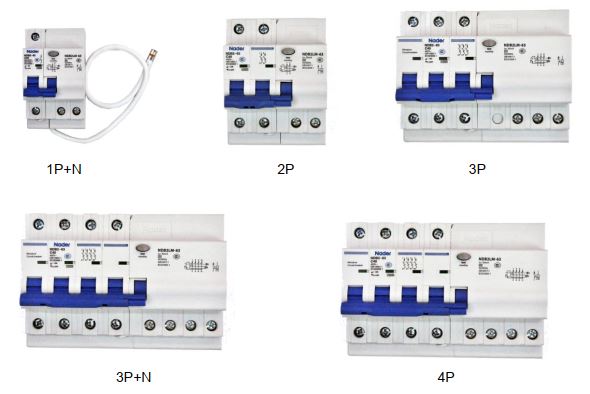

Габаритные размеры (В×Ш×Г):

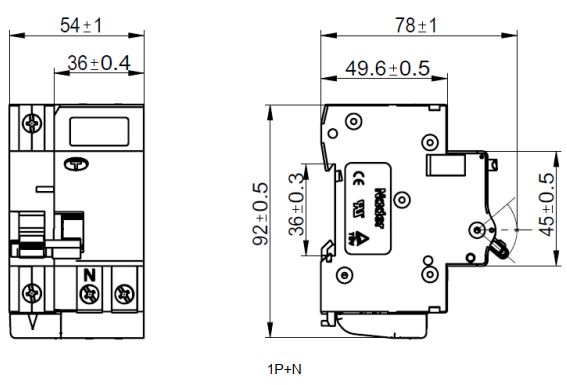

• 1P+N: 92×54×78 мм;

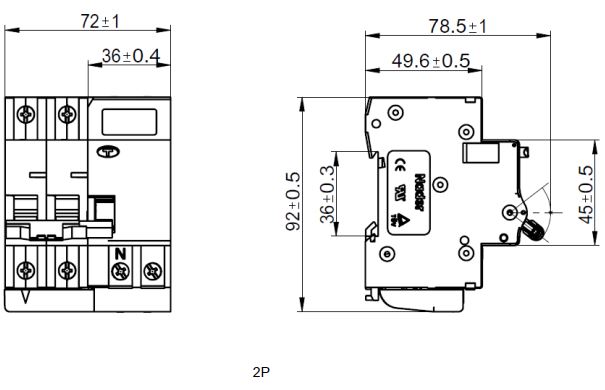

• 2P: 92×72×78,5 мм;

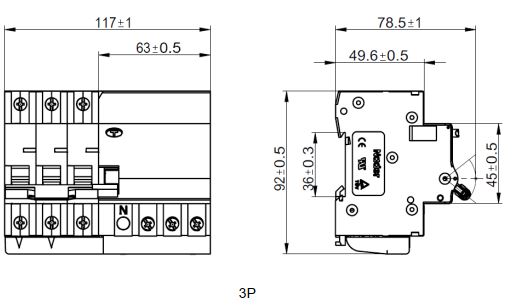

• 3P: 92×117×78,5 мм;
• 3P+N: 92×135×78,5 мм;

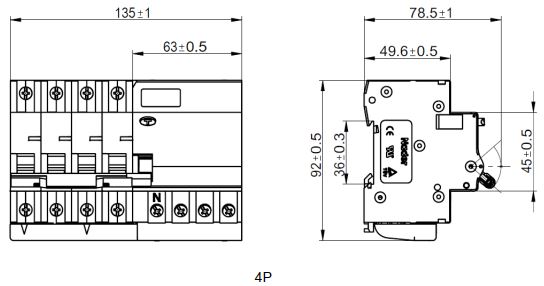

• 4P: 92×135×78,5 мм;

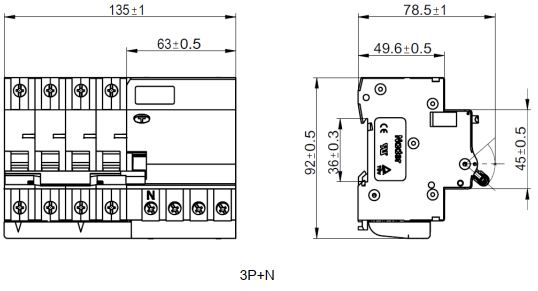

Габаритные и установочные размеры

Упаковка и хранение

• 1P+N: 4 шт. в коробке

• 2P: 3 шт. в коробке

• 3P: 2 шт. в коробке

• 3P+N или 4P: 1 шт. в коробке.

Упаковочные коробки должны храниться в хорошо вентилируемом помещении с относительной влажностью не более 50%, температурой не выше +80°C и не ниже -40°C, а также в отсутствии кислотных, щелочных и других коррозионных газов. При соблюдении вышеуказанных условий срок хранения с даты производства не должен превышать три года.

Примечания и предупреждения

• Производитель не несет ответственности за проблемы, вызванные самостоятельной разборкой изделия.

• УЗО не обеспечивает защиту в случае одновременного прикосновения к двум фазным проводникам.

• Не проводите испытание изоляции или испытание напряжением на изделии напрямую или косвенно с помощью мегомметра или аналогичных приборов. При необходимости мы можем предоставить подтверждающие документы по данному пункту.

• При испытании изоляции электропроводки объекта УЗО должно быть отключено во избежание неправильной оценки качества изделий или повреждения его печатной платы (ПКБ).

• Обеспечьте надежное соединение проводников во избежание ложных срабатываний или повреждения клемм из-за чрезмерного нагрева.

• Для проверки исправной работы выключателя необходимо не реже одного раза в месяц проводить тестирование нажатием кнопки "ТЕСТ". Если УЗО неисправно, его следует заменить.

• Если УЗО сработало, необходимо своевременно проанализировать причину неисправности в линии или оборудовании.
