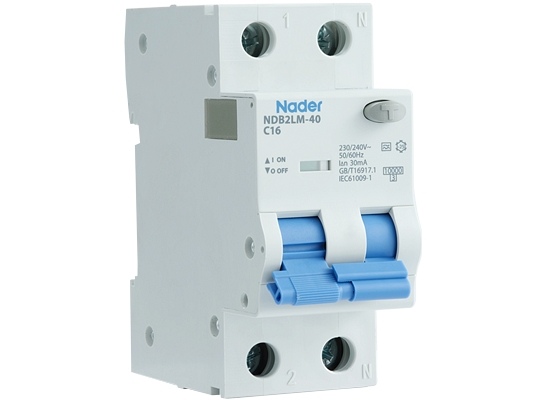

• Частота: 50/60 Гц

• Номинальный рабочий ток (Iн): 2A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A
• Напряжение: AC 230/240 В
• Номинальная отключающая способность при коротком замыкании (Icn): 10 кА
• Рабочая отключающая способность при коротком замыкании (Ics): 7.5 кА
• Номинальная включающая и отключающая способность по дифференциальному току (I∆m): 3000 А
• Время-токовая характеристика: B, C
• Испытательное импульсное напряжение: 6 кВ
• Номинальное напряжение изоляции: 500 В
• Количество полюсов: 1P+N
• Ток утечки: 30 мА, 100 мА, 300 мА (мгновенное срабатывание); 100 мА, 300 мА (с выдержкой времени)

Характеристики срабатывания по дифференциальному току

• Мгновенного действия (без выдержки времени):
  • Номинальные токи: 2A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A
  • Дифференциальные токи: 30 мА, 100 мА, 300 мА
  • Время срабатывания: ≤ 100 мс
• С выдержкой времени (селективные):
  • Номинальные токи: 25A, 32A, 40A
  • Дифференциальные токи: 100 мА, 300 мА
  • Время срабатывания: 130 мс ≤ t ≤ 500 мс

Типы срабатывания по дифференциальному току

• Тип AC: Обеспечивает отключение при внезапно подаваемом или плавно нарастающем синусоидальном переменном дифференциальном токе.
  • Обозначение: AC
• Тип A: Обеспечивает отключение при внезапно подаваемом или плавно нарастающем синусоидальном переменном и пульсирующем постоянном дифференциальном токе.
  • Обозначение: A

• Селективность: базовая версия - неселективная, версия с маркировкой "S" - селективная (для исполнения на ток утечки 100 мА и 300 мА).
• Механический износ: 20 000 циклов
• Коммутационный износ: 10 000 циклов
• Степень защиты корпуса: IP20
• Монтаж на DIN-рейку 35 мм
• Сечение подключаемых проводников: (1 ~ 16) мм²
• Момент затяжки: рекомендуемый 2,0 Н·м, максимальный 3,5 Н·м
• Толщина шины: (0.8 ~ 2) мм
• Номинальный диаметр винта: 5 мм
• Степень защиты при установке в распределительный щит: IP40
• Высота над уровнем моря: ≤2000м. Для применения на высоте более 2000м необходимо обратиться к таблице снижения нагрузочной способности для миниатюрных автоматических выключателей. Также можно руководствоваться стандартом GB/T20645 (технические требования к низковольтному электрооборудованию для работы на больших высотах).
• Степень загрязнения: 3
• Температура окружающей среды: -25℃ ~ +60℃
• Температура хранения: -40℃～+80℃
• Требования к влажности: относительная влажность при 40℃ ≤ 50%;
• Требования к магнитному полю: магнитное поле в любом направлении должно быть в 5 раз меньше магнитного поля Земли.
• Коэффициент нелинейных искажений (синусоидальность волны): менее 5%
• Устойчивость к воздействию солевого тумана и масляного тумана.
• Применение: в местах без опасности взрыва, и где среда не оказывает коррозионного воздействия на металлы, а также отсутствуют разрушающие изоляцию газы и проводящая пыль.
• Применение: в местах, защищенных от дождя и снега.

Сертификация и стандарты

• Сертификаты: 3C, CB, TUV, CE

• Соответствие стандартам: IEC 61009-1:2012, GB 16917.1-2014, GB 16917.21-2008

Прочие параметры

• Индикация положения контактов:

  • Выключено (OFF): Зеленый

  • Включено (ON): Красный

Время-токовые характеристики

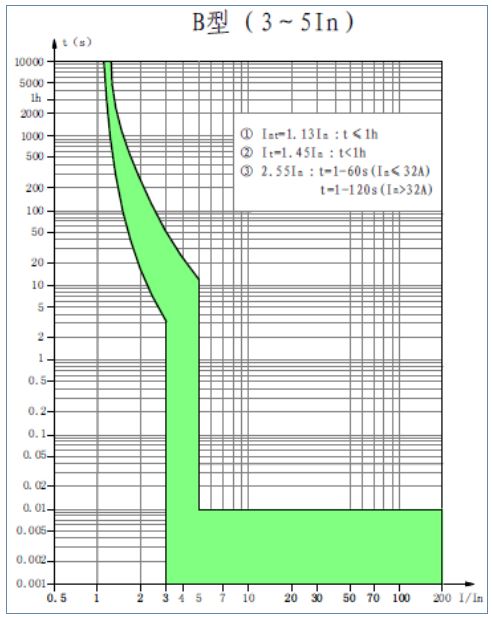

• Кривая типа B

  • Назначение: Защита нагрузок с малым током короткого замыкания (например, цепи с малой или незначительной индуктивностью).

  • Номинальный ток: 2А ~ 40А

  • Характеристика срабатывания: Диапазон мгновенного расцепления от 3Iн до 5Iн.

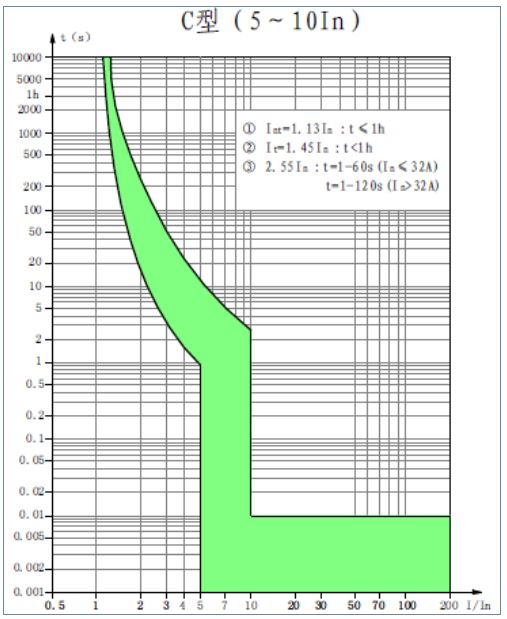

• Кривая типа C

  • Назначение: Защита обычных нагрузок и распределительных кабелей.

  • Номинальный ток: 2А ~ 40А

  • Характеристика срабатывания: Диапазон мгновенного расцепления от 5Iн до 10Iн.

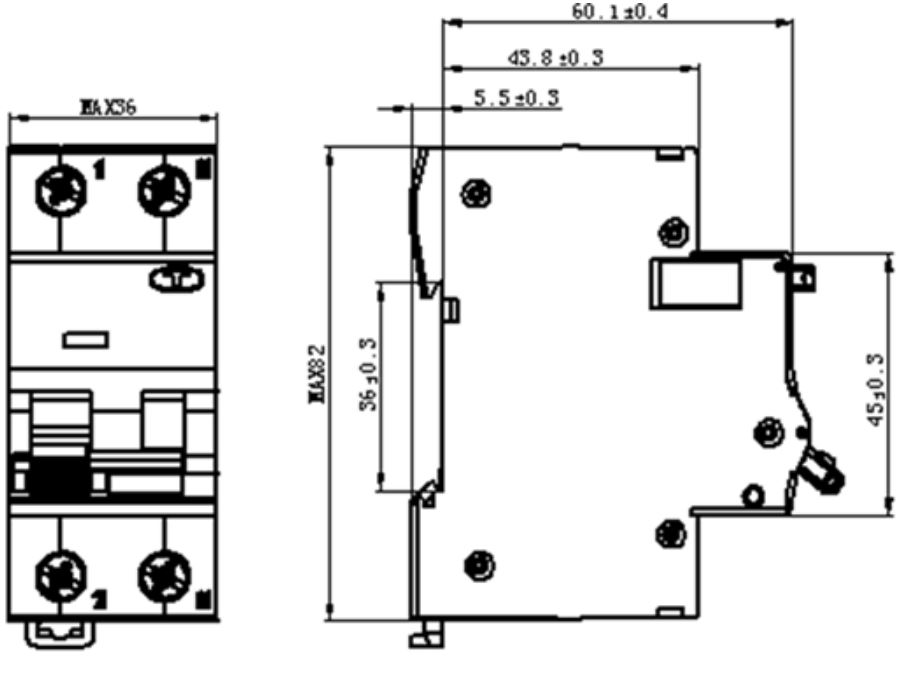

Способ установки и габариты

Упаковка и хранение

Максимальное количество в упаковке (7 шт./коробка, 6 шт./коробка). Упакованная продукция должна храниться на складе с вентиляцией, где воздух относительно сухой, относительная влажность не превышает 80% при 20°C, а температура составляет от -40°C до +80°C. Изделия должны храниться при условии, что внешнее магнитное поле в любом направлении не превышает 5-кратное значение магнитного поля Земли (вокруг не должно быть сильного магнитного поля). В окружающем воздухе не должно быть кислотных, щелочных или других коррозионных газов. При соблюдении вышеуказанных условий срок хранения с даты изготовления не должен превышать три года.

Окружающая среда

Все компоненты соответствуют требованиям RoHS.
