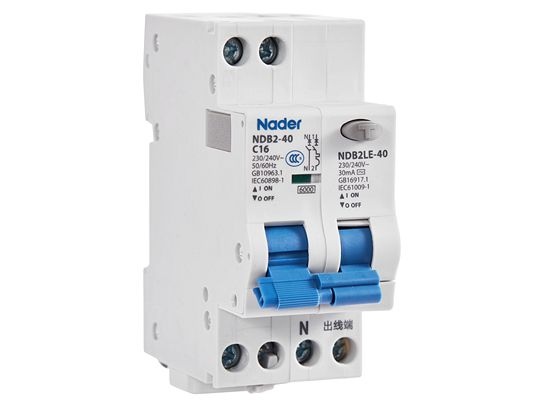

NDB2LE-40 (6кА) Автоматические выключатели дифференциального тока

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

—

Состав оборудования

Основной товар

Аксессуары

Ваше обозначение подбора

Открыть корзину

Электронный АВДТ NDB2LE-40 для однофазных сетей: защита от перегрузки, короткого замыкания и тока утечки, характеристики B, C, D, совместимость с аксессуарами и моторным приводом серии NDB2.

Функции:

Защита от короткого замыкания
Защита от перегрузки
Защита людей от поражения током при косвенном прикосновении
Дополнительная защита при прямом прикосновении к токоведущим частям
Защита от возгорания при повреждении изоляции

Подобрать исполнение и сформировать код заказа можно в конфигураторе на этой странице. Технические данные — на вкладке «Технические характеристики».

Назначение:

Автоматические выключатели дифференциального тока серии NDB2LE обеспечивают защиту от утечки тока на землю, прямого или косвенного поражения человека электрическим током и других неисправностей, которые применимы к низковольтным распределительным устройствам в промышленности, гражданских зданиях, энергетике, связи, инфраструктуре и других областях. Они обеспечивают функции защиты от короткого замыкания, перегрузки, утечки тока и изоляции.

Особенности:

Ток утечки серии NDB2LE-40 составляет 30 мА, при этом можно выбрать значения 100 мА и 300 мА.

Каждое изделие может содержать в сборе не более 3 аксессуаров.

Если требуется использовать ATM с TM2 и SD2, то TM2 можно использовать отдельно.

Габаритные размеры ВхШхГ (мм):

Исполнения 1P+N– 91,7х53х60,4

Например:

Модель продукта: NDB2LE-40 C40/1P + N/30mA/AC

Расшифровка: автоматический выключатель дифференциального тока серии NDB2LE-40 с защитой от перегрузки по току, отключающей способностью 6 кА, кривой срабатывания типа C, номинальным током 40 А, продуктом 1P+N, остаточным рабочим током 30 мА и блоком отключения тока утечки AC.

Модель: NDB2LE-40
Номинальное напряжение: AC 230/240 В
Частота: 50/60 Гц
Номинальная отключающая способность Icn: 6 кА
Время-токовая характеристика: B (3–5 In), C (5–10 In), D (10–14 In)
Номинальный ток In: 2, 4, 6, 10, 16, 20, 25, 32, 40 А
Количество полюсов: 1P+N
Номинальный отключающий дифференциальный ток IΔn: 30, 100, 300 мА
Тип расцепителя дифференциального тока: AC, A; электронный тип
Ширина: 36 мм (4 модуля по 9 мм)
Аксессуары: OF2, SD2, SDD2, MX+OF2, Tm2, Tm2GQ, NGQ2(A)
Стандарт: IEC 61009-1, GB/T 16917.1

Примечания

На изделие — не более 3 аксессуаров.
При использовании ATm его применяют вместе с Tm2 и SD2; Tm2 можно ставить отдельно.

Источник: Каталог Nader-Lazzen 2025 EN, гл. 4; каталог Nader RU 2024. Состав исполнений и номиналов в конфигураторе — по прайсу Lazzen 01.2026.

ND	B	2	LE	-	40			/	1P+N	/		/
1	2	3	4		5	6	7		8		9		10

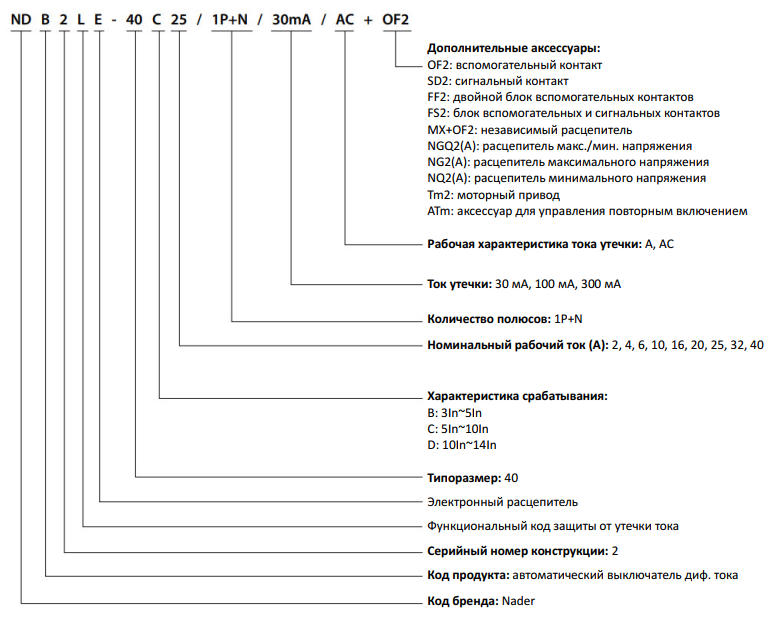

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	2
4	Символ модели	LE: с защитой от тока утечки (АВДТ)
5	Типоразмер	40
6	Характеристика отключения	B, C
7	Номинальный ток	In: 2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А
8	Количество полюсов	1P+N
9	Ток утечки	30mA: 30 мА 100mA: 100 мА 300mA: 300 мА
10	Тип расцепителя	AC, A

Пример обозначения:

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Аксессуары слева
OF2	Вспомогательный контакт	122120024
SD2	Сигнальный контакт	122120027
FF2	Двойной вспомогательный контакт	122120025
FS2	Вспомогательный и сигнальный контакты	122120026
SDD2	Двойной сигнальный контакт	122120035
NGQ2A	NGQ2A	122120028
NGQ2	NGQ2	122120029
NQ2A	NQ2A	122120030
NQ2	NQ2	122120031
NG2A	NG2A	122120032
NG2	NG2	122120033
MX+OF2/AC240	MX+OF2 AC240	122120023
MX+OF2/AC415	MX+OF2 AC415	122120036
MX+OF2/DC24	MX+OF2 DC24	122120037
MX+OF2/DC48	MX+OF2 DC48	122120038
Моторный привод TM2/AC230/DC220/1P + Моторный привод TM2/AC230/DC220/2P + Моторный привод TM2/AC230/DC220/3P + Моторный привод TM2/AC230/DC220/4P	TM2 AC230/DC220	122120003, 122120004, 122120005, 122120006
Моторный привод TM2/AC110/DC110/1P + Моторный привод TM2/AC110/DC110/2P + Моторный привод TM2/AC110/DC110/3P + Моторный привод TM2/AC110/DC110/4P	TM2 AC110/DC110	122120007, 122120008, 122120009, 122120010
Моторный привод TM2/DC48/1P + Моторный привод TM2/DC48/2P + Моторный привод TM2/DC48/3P + Моторный привод TM2/DC48/4P	TM2 DC48	122120011, 122120012, 122120013, 122120014
Моторный привод TM2/DC24/1P + Моторный привод TM2/DC24/2P + Моторный привод TM2/DC24/3P + Моторный привод TM2/DC24/4P	TM2 DC24	122120015, 122120016, 122120017, 122120018
Моторный привод TM2/DC12/1P + Моторный привод TM2/DC12/2P + Моторный привод TM2/DC12/3P + Моторный привод TM2/DC12/4P	TM2 DC12	122120019, 122120020, 122120021, 122120022
Автосброс мин./макс. напряжения Tm2GQ 2P + Автосброс мин./макс. напряжения Tm2GQ 4P	Автосброс, 2P/4P	122120001, 122120002
Механическая блокировка / блокировка рукоятки
NGS3	Устройство блокировки. Блокирует один аппарат (навесная блокировка рукоятки).	111120014

Правила установки

Аксессуары слева: Не более трёх устройств слева. Для TM2 и Tm2GQ доступны до двух контактов OF2/SD2. Исполнение привода подбирается по числу полюсов автомата.
Механическая блокировка / блокировка рукоятки: JS1-11Y/B2-63 — взаимная блокировка двух аппаратов (АВР); NGS3 — навесная блокировка рукоятки одного аппарата. Можно выбрать обе.

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
