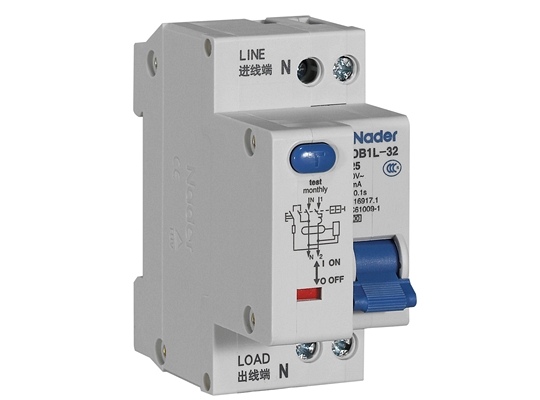

АВДТ NDB1LG-32 — исполнение NDB1L-32 с дополнительной защитой от перенапряжения (буква G в обозначении). Защищает однофазную линию от перегрузки, короткого замыкания, тока утечки и повышения напряжения сети.

Функции:

Защита от короткого замыкания
Защита от перегрузки
Защита людей от поражения током при косвенном прикосновении
Дополнительная защита при прямом прикосновении к токоведущим частям
Защита от возгорания при повреждении изоляции
Защита от перенапряжения сети

Подобрать исполнение и сформировать код заказа можно в конфигураторе на этой странице. Технические данные — на вкладке «Технические характеристики».

Назначение:

Автоматический выключатель дифференциального тока с функцией дополнительной защиты от максимального напряжения

Особенности:

Изделия серии NDB1LG-32 имеют количество полюсов 1P+N, кривую отключения типа C, отключающую способность 4,5 кA и рабочую
характеристику тока утечки типа AC.
Изделия серии NDB1LG-32 не могут иметь аксессуаров в сборе.
Изделия серии NDB1LG-32 имеют ширину 36 мм.
Ток утечки составляет 30 мА для типа G.
Величина повышенного напряжения: 280В±12В, время отключения: 0,1с.

Габаритные размеры ВхШхГ (мм): исполнения 2P– 80,5х36,1х71,5

Например:

Модель изделия: NDB1LG-32 C16/1P+N/30mA

Расшифровка: Автоматический выключатель дифференциального тока серии NDB1LG-32, отключающая способность 4,5 кА, кривая
отключения типа C, номинальный ток 16 А, изделие 1P+N, ток утечки 30 мА, род тока AC, с защитой от утечки тока и защитой от
максимального напряжения.

Модель: NDB1LG-32
Номинальное напряжение: AC 230/240 В
Частота: 50/60 Гц
Номинальная отключающая способность Icn: 4,5 кА
Время-токовая характеристика: C (5–10 In)
Номинальный ток In: 6, 10, 16, 20, 25, 32 А
Количество полюсов: 1P+N
Номинальный отключающий дифференциальный ток IΔn: 30 мА
Тип расцепителя дифференциального тока: AC, A; электронный тип
Ширина: 36 мм (4 модуля по 9 мм)
Аксессуары: не предусмотрены
Стандарт: IEC 61009-1

Примечания

Защита от перенапряжения: порог срабатывания 280 ± 12 В или 260 ± 12 В, время отключения 0,3 с.
Аксессуары к NDB1L(G)-32 не устанавливаются.

Источник: Каталог Nader-Lazzen 2025 EN, гл. 4; каталог Nader RU 2024. Состав исполнений и номиналов в конфигураторе — по прайсу Lazzen 01.2026.

ND	B	1	LG	-	32	C		/	1P+N	/	30mA
1	2	3	4		5	6	7		8		9

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	1
4	Символ модели	LG
5	Типоразмер	32
6	Характеристика отключения	C
7	Номинальный ток	In: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А
8	Количество полюсов	1P+N
9	Номинальный отключающий дифференциальный ток	30mA: 30 мА
