NDM3: Фундамент безопасности
Классический автоматический выключатель со встроенным фиксированным термомагнитным расцепителем. Гарантирует базовую, но надежную защиту от перегрузок и коротких замыканий для стандартных применений.

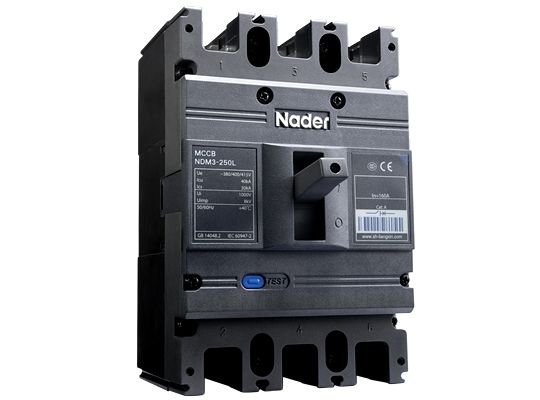

NDM3 — автоматические выключатели в литом корпусе с термомагнитным расцепителем для сетей переменного тока 50/60 Гц с номинальным рабочим напряжением до AC 690 В и номинальным током до 1250 А. Они предназначены для нечастых коммутаций цепей и нечастых пусков электродвигателей, защищают линии и источники питания от перегрузки, короткого замыкания и минимального напряжения, обладают функцией разъединения.

Серия включает типоразмеры NDM3-63, 125, 160, 250, 400, 630, 800 и 1600 на номинальные токи от 10 до 1250 А, в 3- и 4-полюсном исполнении. По предельной отключающей способности выпускаются десять уровней — C, L, M, H, N, S, D, F, U, R — с Icu от 36 до 100 кА при 415 В. У 4-полюсных аппаратов доступны исполнения нейтрали A, B, C (для NDM3-125D также D). Выключатели компактны, имеют малое расстояние выброса дуги и устойчивы к вибрации.

Исполнения для распределения энергии и для защиты двигателя, функция сигнализации перегрузки без отключения (I) у NDM3-125, 250, 400, 630, исполнение с автоматическим повторным включением при восстановлении напряжения (Q) для подключения солнечных электростанций к сети. Присоединение переднее, заднее, через соединительные шины и втычное. Модульные аксессуары (расцепители, контакты, приводы) устанавливаются быстро и без регулировки.

Соответствие стандартам: GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2. Сертификация CCC, TUV, CE.

Особенности

Номинальные токи 10–1250 А в восьми типоразмерах корпуса: 63, 125, 160, 250, 400, 630, 800, 1600 А
Десять уровней отключающей способности (C, L, M, H, N, S, D, F, U, R), Icu до 100 кА при 415 В
Компактные габариты, высокая отключающая способность, малое расстояние выброса дуги (≤ 50 мм до 250 А, ≤ 100 мм от 400 А), вибростойкость
Функция сигнализации перегрузки без отключения (I): при 1,3 In аппарат работает до 8 ч и выдаёт сигнал вместо отключения — замена схемы с тепловым реле
Исполнение с автоматическим повторным включением при контроле напряжения (Q) для распределённой фотоэлектрической генерации
Исполнения для распределения энергии и для защиты двигателя
Функция разъединения; Ui 1000 В, Uimp 8000 В (12000 В у NDM3-1600)
Модульные аксессуары с быстрой установкой без регулировки; втычные аксессуары в пазах «ласточкин хвост»
Переднее и заднее присоединение, соединительные шины, втычные исполнения Z3Q/Z3H
Механическая износостойкость до 40000 циклов (с обслуживанием), электрическая — до 8000 циклов

Область применения и условия эксплуатации

Распределение электроэнергии в сетях AC 50/60 Гц до 690 В, токи до 1250 А
Нечастые пуски и защита электродвигателей
Подключение распределённых солнечных электростанций к сети (исполнение Q)
Температура эксплуатации −35…+70 °C (среднесуточная ≤ +35 °C), выше +40 °C — со снижением номинального тока
Температура хранения −40…+75 °C
Высота установки до 2500 м без снижения тока; выше — по коэффициентам
Влажность ≤ 50 % при +40 °C (до 90 % при +20 °C); степень загрязнения 3
Категория перенапряжения III (главная цепь) / II (вне главной цепи)
Вертикальная установка с отклонением ≤ ±22,5° (NDM3-1600 — ≤ ±5°) или горизонтальная

По документации Lazzen (Nader): file-c733a186a0.pdf. Перевод на русский язык — 10.2026. Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа», документы — на вкладке «Документы».

Особенности:

Тип расцепителя: термомагнитный (нерегулируемый)
In=10..1250 A
Icu=36..100 кА
Un=380..690V AC
Установка: стационарный, втычной, выдвижной
Кат. применения: А
Кол-во полюсов: 3 / 4

Кратко

Параметр	Значение
Тип расцепителя	термомагнитный (нерегулируемый)
Номинальный ток In, А	10–1250
Отключающая способность Icu, кА	36–100
Номинальное напряжение	AC 400/415 В, до AC 690 В
Число полюсов	3P, 4P
Исполнение / монтаж	стационарное (переднее/заднее присоединение), втычное
Стандарты	GB/T 14048.2, IEC 60947-2

Основные технические параметры

Габариты: L — длина (высота при вертикальной установке), W — ширина, H — глубина, мм. «/» — значение не нормируется.

Таблица 1. Основные технические параметры выключателей: NDM3-63, NDM3-125, NDM3-160

Параметр	NDM3-63 F	NDM3-63 R	NDM3-63 R 4P	NDM3-125 D	NDM3-125 F	NDM3-125 F 4P	NDM3-125 U	NDM3-125 R	NDM3-125 H	NDM3-125 R 4P	NDM3-160 C	NDM3-160 L	NDM3-160 M	NDM3-160 4P
Inm, А	63	63	63	125	125	125	125	125	125	125	160	160	160	160
In, А	10, 16, 20, 25, 32, 40, 50, 63	10, 16, 20, 25, 32, 40, 50, 63	10, 16, 20, 25, 32, 40, 50, 63	10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125	10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125	10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	125, 140, 160	125, 140, 160	125, 140, 160	125, 140, 160
Ui, В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Uimp, В	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
Испытательное напряжение промышленной частоты (1 мин), В	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A	A	A	A	A	A	A	A	A	A
Число полюсов	3	3	4	3	3	4	3	3	3	4	3	3	3	4
Icu, кА, AC 380/400/415 В	36	50	50	40	50	50	50	70	100	70	40	50	70	70
Icu, кА, AC 500 В	/	/	/	/	15	15	/	40	/	40	/	/	/	/
Icu, кА, AC 660/690 В	/	/	/	/	12	12	/	20	/	20	/	/	20	20
Ics, кА, AC 380/400/415 В	21	40	40	40	40	40	50	70	70	70	30	40	50	50
Ics, кА, AC 500 В	/	/	/	/	12	12	/	40	/	40	/	/	/	/
Ics, кА, AC 660/690 В	/	/	/	/	10	10	/	10	/	10	/	/	10	10
Электрическая износостойкость, циклов	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
Механическая износостойкость без обслуживания, циклов	20000	20000	20000	20000	20000	20000	20000	20000	20000	20000	20000	20000	20000	20000
Механическая износостойкость с обслуживанием, циклов	40000	40000	40000	40000	40000	40000	40000	40000	40000	40000	40000	40000	40000	40000
Габарит L, мм	130	130	130	130	130	130	150	150	150	150	139	150	150	150
Габарит W, мм	75	75	100	75	75	100	92	92	92	122	92	92	92	122
Габарит H, мм	65.1	65.1	65.1	65.1	65.1	65.1	87.5	87.5	87.5	87.5	75.3	74.3	92.3	92.3
Расстояние выброса дуги, мм	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50
Способ присоединения	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H

Примечание 1: NDM3-125D — только переднее присоединение, P, Z1, Z3Q, Z3H. Примечание 2: для корпуса NDM3-63 4P исполнения Z3Q/Z3H отсутствуют. «/» — значение не нормируется.

Таблица 1 (продолжение): NDM3-250, NDM3-400

Параметр	NDM3-250 C	NDM3-250 L	NDM3-250 M	NDM3-250 H	NDM3-250 N	NDM3-250 S	NDM3-250 4P	NDM3-250 N 4P	NDM3-250 S 4P	NDM3-400 C	NDM3-400 L	NDM3-400 M	NDM3-400 H	NDM3-400 4P
Inm, А	250	250	250	250	250	250	250	250	250	400	400	400	400	400
In, А	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	225, 250, 315, 350, 400	225, 250, 315, 350, 400	225, 250, 315, 350, 400	225, 250, 315, 350, 400	225, 250, 315, 350, 400
Ui, В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Uimp, В	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
Испытательное напряжение промышленной частоты (1 мин), В	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A	A	A	A	A	A	A	A	A	A
Число полюсов	3	3	3	3	3	3	4	4	4	3	3	3	3	4
Icu, кА, AC 380/400/415 В	40	50	70	100	50	70	70	50	70	36	50	70	100	70
Icu, кА, AC 500 В	/	/	40	/	/	/	40	/	/	/	/	50	/	50
Icu, кА, AC 660/690 В	/	/	20	/	/	/	20	/	/	/	/	20	/	20
Ics, кА, AC 380/400/415 В	35	40	50	70	50	70	50	50	70	36	50	70	75	70
Ics, кА, AC 500 В	/	/	40	/	/	/	40	/	/	/	/	50	/	50
Ics, кА, AC 660/690 В	/	/	10	/	/	/	10	/	/	/	/	15	/	15
Электрическая износостойкость, циклов	8000	8000	8000	8000	8000	8000	8000	8000	8000	7500	7500	7500	7500	7500
Механическая износостойкость без обслуживания, циклов	20000	20000	20000	20000	20000	20000	20000	20000	20000	10000	10000	10000	10000	10000
Механическая износостойкость с обслуживанием, циклов	40000	40000	40000	40000	40000	40000	40000	40000	40000	20000	20000	20000	20000	20000
Габарит L, мм	165	165	165	165	165	165	165	165	165	257	257	257	257	257
Габарит W, мм	105	107	107	107	107	107	142	142	142	150	150	150	150	198
Габарит H, мм	67	88	105	105	105	105	105	105	105	107	107	107	107	107
Расстояние выброса дуги, мм	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤100	≤100	≤100	≤100	≤100
Способ присоединения	переднее, P, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H

В строке уровня отключающей способности у 4P без буквы указано «/» (так в исходнике).

Таблица 1 (продолжение): NDM3-630, NDM3-800, NDM3-1600

Параметр	NDM3-630 C	NDM3-630 L	NDM3-630 M	NDM3-630 H	NDM3-630 4P	NDM3-800 M	NDM3-800 H	NDM3-800 4P	NDM3-1600 M 3P	NDM3-1600 M 4P
Inm, А	630	630	630	630	630	800	800	800	1600	1600
In, А	400, 500, 630	400, 500, 630	400, 500, 630	400, 500, 630	400, 500, 630	630, 700, 800	630, 700, 800	630, 700, 800	800, 1000, 1250	800, 1000, 1250
Ui, В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Uimp, В	8000	8000	8000	8000	8000	8000	8000	8000	12000	12000
Испытательное напряжение промышленной частоты (1 мин), В	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A	A	A	A	A	A
Число полюсов	3	3	3	3	4	3	3	4	3	4
Icu, кА, AC 380/400/415 В	36	50	70	100	70	70	100	70	70	70
Icu, кА, AC 500 В	/	/	30	/	30	30	/	30	50	50
Icu, кА, AC 660/690 В	/	/	20	/	20	20	/	20	20	20
Ics, кА, AC 380/400/415 В	36	50	70	75	70	70	75	70	50	50
Ics, кА, AC 500 В	/	/	30	/	30	30	/	30	50	50
Ics, кА, AC 660/690 В	/	/	15	/	15	15	/	15	20	20
Электрическая износостойкость, циклов	7500	7500	7500	7500	7500	7500	7500	7500	1000 (AC 415 В), 800 (AC 500 В), 500 (AC 690 В)	1000 (AC 415 В), 800 (AC 500 В), 500 (AC 690 В)
Механическая износостойкость без обслуживания, циклов	10000	10000	10000	10000	10000	10000	10000	10000	10000	6000
Механическая износостойкость с обслуживанием, циклов	20000	20000	20000	20000	20000	20000	20000	20000	20000	12000
Габарит L, мм	270	270	270	270	270	280	280	280	268	268
Габарит W, мм	182	182	182	182	240	210	210	280	210	280
Габарит H, мм	111	111	111	111	111	113.5	113.5	113.5	152	152
Расстояние выброса дуги, мм	≤100	≤100	≤100	≤100	≤100	≤100	≤100	≤100	≤100	≤100
Способ присоединения	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, HZ1, CZ1	переднее, P, HZ1, CZ1

Примечание 1: корпус NDM3-1600 — присоединительные болты: для 800 A/1000 A по умолчанию длина 35, для 1250 A — 40; при необходимости другой длины см. таблицу выбора болтов на стр. 1-36. Примечание 2: для корпуса 800 в исполнениях Z3H/Z3Q в стандартную комплектацию входят клеммная крышка и радиатор. HZ1/CZ1 — заднее горизонтальное / заднее вертикальное присоединение (см. прим. 2 к коду заказа).

Требования к защитным характеристикам

Требования к защитным характеристикам

In расцепителя, А	Тепловой расцепитель (+40 °C): ток неотключения / время	Ток отключения / время	Ток срабатывания электромагнитного расцепителя, А	Назначение
10 ≤ In ≤ 63	1,05 In (холодное состояние) — не срабатывает 1 ч	1,3 In (нагретое состояние) — срабатывает за 1 ч	10 In × (1 ± 20 %)	распределение энергии
63 < In ≤ 1250	1,05 In (холодное состояние) — не срабатывает 2 ч	1,3 In (нагретое состояние) — срабатывает за 2 ч	10 In × (1 ± 20 %)	распределение энергии
10 ≤ In ≤ 1000	1,0 In (холодное состояние) — не срабатывает 2 ч	1,2 In (нагретое состояние) — срабатывает за 2 ч	12 In × (1 ± 20 %)	защита двигателя

NDM3-63/125, 10–25 A: ток срабатывания у исполнения для распределения энергии — 300 A ± 25 %, у исполнения для защиты двигателя — 360 A ± 20 %.

Время-токовые характеристики (ВАХ)

По вертикали — время срабатывания, с; по горизонтали — ток в кратности к номинальному.

NDM3-1600: характеристики 800/1000 А (слева) и 1250 А (справа)

Характеристики сигнализации перегрузки без отключения

В режиме сигнализации перегрузки выключатель не отключается; при 1,3 In допускается работа до 8 ч.

NDM3-125: характеристика сигнализации перегрузки без отключения

NDM3-250: характеристика сигнализации перегрузки без отключения

NDM3-400: характеристика сигнализации перегрузки без отключения

NDM3-630: характеристика сигнализации перегрузки без отключения

Зависимость времени до отказа от тока перегрузки в режиме сигнализации (t, ч — I/In)

NDM3-400: ток перегрузки — время до отказа

NDM3-630: ток перегрузки — время до отказа

Коэффициенты снижения номинального тока по температуре

Коэффициенты снижения номинального тока выключателей NDM3 в зависимости от температуры

№	Inm, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	63/125/160	1	0.977	0.954	0.931	0.907	0.883	0.858
2	250	1	0.982	0.963	0.944	0.924	0.904	0.882
3	400	1	0.981	0.962	0.942	0.922	0.901	0.879
4	630	1	0.979	0.958	0.937	0.915	0.893	0.871
5	800	1	0.980	0.960	0.939	0.918	0.897	0.877
6	1600	1	0.960	0.920	0.870	0.820	0.760	0.700

При температуре окружающей среды ниже 40 °C изделие работает нормально, снижение номинального тока не требуется.

Коэффициенты снижения при работе на большой высоте

Коэффициенты снижения для выключателей NDM3 при работе на большой высоте

Высота над уровнем моря, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0.98	0.97	0.95	0.94	0.93
Наибольшее рабочее напряжение, В	690	690	620	580	550	520	500
Испытательное напряжение промышленной частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1000	1000	900	850	810	770	730

Потери мощности

Потери мощности выключателей (суммарные, Вт)

Модель	Ток нагрузки, А	Переднее и заднее присоединение	Втычное, переднее присоединение	Втычное, заднее присоединение
NDM3-63 (F, R)	63	6.5	7.3	7.1
NDM3-125 (U, R, H), прямой нагрев (16–25 A)	25	40	42	45
NDM3-125 (U, R, H), косвенный нагрев (32–100 A)	100	35	37	40
NDM3-125 (U, R, H), косвенный нагрев (125 A)	125	39	42	43
NDM3-125 (D, F)	10	1.1	1.1	1.1
NDM3-125 (D, F)	16	2.7	2.8	2.8
NDM3-125 (D, F)	20	3.4	3.5	3.5
NDM3-125 (D, F)	25	5.3	5.5	5.4
NDM3-125 (D, F)	32	4.0	4.2	4.2
NDM3-125 (D, F)	40	4.0	4.3	4.2
NDM3-125 (D, F)	50	6.3	6.7	6.6
NDM3-125 (D, F)	63	6.5	7.3	7.1
NDM3-125 (D, F)	80	10.6	11.7	11.5
NDM3-125 (D, F)	100	10.6	12.4	12.0
NDM3-125 (D, F)	125	12.5	15.3	14.7
NDM3-160 (C, L, M, H)	125	22.5	24.6	24.9
NDM3-160 (C, L, M, H)	140	28.2	30.84	30.9
NDM3-160 (C, L, M, H)	160	36.87	40.32	40.5
NDM3-250C	250	39.3	39.4	39.5
NDM3-250 (L, M, H, N, S), косвенный нагрев (125–225 A)	225	62	66	70
NDM3-250 (L, M, H, N, S), косвенный нагрев (250 A)	250	67	73	73
NDM3-400 (C, L, M, H), косвенный нагрев (250–400 A)	400	115	120	125
NDM3-630 (C, L, M, H), косвенный нагрев (400–630 A)	630	187	-	200
NDM3-800 (M, H), косвенный нагрев (630–800 A)	800	262	-	-
NDM3-1600	1250	141	-	-

«-» — исполнение отсутствует. Прямой/косвенный нагрев — способ нагрева биметалла теплового расцепителя.

Условия эксплуатации и положение при установке

Вертикальная установка с отклонением монтажной плоскости от вертикали не более ±22,5° (NDM3-1600 — не более ±5°); допускается горизонтальная установка.

Вертикальная (слева) и горизонтальная (справа) установка

Габаритные и установочные размеры

См. заметку vault «NDM3 — каталог 2026 (перевод) — 4. Габариты, монтаж, эксплуатация».

Габаритные и установочные размеры — сводная таблица

Ключевые размеры по чертежам каталога, мм

Типоразмер / исполнение	Ширина 3P / 4P	Высота корпуса	Глубина (корпус / макс.)	Разметка панели (переднее присоединение)
NDM3-63, NDM3-125D/F	75 / 100	130	65.1 / 81	25 (3P) / 50 (4P) × 111; 4(6) × Ø4.5
NDM3-125U/R/H	92 / 122	150	87.5 / 120	30 (3P) / 60 (4P) × 129; 4(6) × Ø4.5
NDM3-160C	92 / —	139	75.3 / 106	30 × 118; 4 × Ø4.5
NDM3-160L	92 / —	150	74.3 / 107	30 × 129; 4 × Ø4.5
NDM3-160M	92 / 122	150	92.3 / 124	30 × 129; 4 × Ø4.5
NDM3-250C	105 / —	165	70.7 / 88	35 × 126.6; 4 × Ø5
NDM3-250L	107 / 142	165	88 / 122.5	35 (3P) / 70 (4P) × 126; 4 × Ø5 (3P), 6 × Ø5 (4P)
NDM3-250M/H/N/S	107 / 142	165	105 / 139.5	35 (3P) / 70 (4P) × 126
NDM3-400	150 / 198	257	107 / 154	44 (3P) / 94 (4P) × 194; 4(6) × Ø7
NDM3-630	182 / 240	270	101 / 158	58 (3P) / 116 (4P) × 200
NDM3-800	210 / 280	280	101.5 / 162	70 (3P) / 140 (4P) × 243; 4(6) × Ø7
NDM3-1600	210 / 280	268	160 / 200	70 (3P) / 140 (4P) × 245; 4 × Ø6/M5
NDM3-400 выдвижное	223 / 271	310	260	96 (3P) / 144 (4P) × 140; Ø6.5
NDM3-630 выдвижное	253 / 311	341	282	116 (3P) / 174 (4P) × 140; Ø6.5
NDM3-800 выдвижное	289 / 359	367	260	140 (3P) / 210 (4P) × 131; Ø6.5

Глубина: до лицевой панели / максимальная (до конца рукоятки). Ширина 4P для 160C, 160L, 250C в каталоге не приводится (250C — только 3P).

Габаритные и установочные размеры: NDM3-63/125D/F

Неуказанные допуски — по классу GB/T 1804-c. Обозначения на чертежах: 板前接线 — переднее присоединение, 板后接线 — заднее присоединение, 隔弧板 — дугогасительная перегородка, 联接排（选购件）— соединительные шины (опция), 欠压脱扣器 — расцепитель минимального напряжения, 板前接线安装板开孔尺寸 — разметка монтажной панели, A向 — вид A.

NDM3-63/125D/F: переднее присоединение, разметка панели

NDM3-63/125D/F: заднее присоединение, разметка панели

Габаритные и установочные размеры: NDM3-125U/R/H

Глубина NDM3-125, мм

Модель	H	H1
NDM3-125U (только 3P)	87.5	120
NDM3-125R (включая 4P)	87.5	120

NDM3-125U/R/H: переднее присоединение, разметка панели; 进线端/出线端 — вводной/выводной вывод

Габаритные и установочные размеры: NDM3-160

NDM3-160L/M 3P, 4P: заднее присоединение

Габаритные и установочные размеры: NDM3-250

Глубина NDM3-250 L/M/H, мм

Модель	H	H1
NDM3-250L	88	122.5
NDM3-250M/H/N/S	105	139.5
NDM3-250 4P/N/S	105	139.5

NDM3-250C 3P: переднее присоединение; 欠压模块（选购）— модуль минимального напряжения (опция)

Габаритные и установочные размеры: NDM3-400

Габаритные и установочные размеры: NDM3-630

Габаритные и установочные размеры: NDM3-800

NDM3-800: переднее присоединение; высота выводов: 630 А — 41 мм, 700/800 А — 43 мм

Габаритные и установочные размеры: NDM3-1600

Выбор винтов присоединения

№	Толщина медной шины, мм	Винт с внутренним шестигранником
1	6, 8	M10 × 30
2	10, 12	M10 × 35
3	15	M10 × 40

Длину винтов указывать при заказе.

NDM3-1600 3P: переднее присоединение, разметка панели

NDM3-1600: переднее присоединение с удлинёнными расширенными выводами, 3P и 4P

NDM3-1600 3P: заднее горизонтальное и вертикальное присоединение

NDM3-1600 4P: заднее горизонтальное и вертикальное присоединение

NDM3-1600M 3P/4P: разметка панели для заднего вертикального и горизонтального присоединения

Схемы подключения

Функция доступна только для NDM3-125, NDM3-250 (кроме C), NDM3-400, NDM3-630 в 3P и 4P с нейтралью A/B; код расцепителя — 2.

Сигнализация перегрузки без отключения (код I)

Вывод	Назначение
RB11	Общий
RB12	Нормально замкнутый
RB14	Нормально разомкнутый

Выходные сигналы подключайте строго по значку на боковой стороне выключателя; ущерб от ложной сигнализации или её отсутствия из-за неправильного подключения изготовитель не возмещает.

Схема контактов «Тепловая перегрузка: сигнализация без отключения»

Втычное исполнение

Втычное исполнение Z3 выпускается для NDM3-63…800: Z3Q — с передним присоединением, Z3H — с задним (три варианта монтажа основания). Для NDM3-160 — отдельные чертежи. Неуказанные допуски — по GB/T 1804-c.

Z3H, вариант 1 — заднее присоединение, мм

Типовое изделие	Модель	A	B	L	L1	L2	d	C	D	E	H1	H2
Z3H-63	NDM3-63/125D/F	55	50	90	25	77	4.5	135	75	25	17	47
Z3H-100	NDM3-125(U/R/H)	61	60	99	33	92	6.5	160	90	30	20	55
Z3H-250	NDM3-250	64	70	108	38	107	6.5	179	105	35	27	72
Z3H-400	NDM3-400	140	96	182	70	150	7	274	148	48	37	85
Z3H-630	NDM3-630	140	116	182	61	176	7	300	174	58	41	120
Z3H-800	NDM3-800	143	140	184	65	212	7	311	210	70	41	125

4P: D увеличивается на E; при Inm ≤ 250 А B и L2 увеличиваются на E, при Inm ≥ 400 А B не меняется, L2 увеличивается на E в сторону полюса N. Корпус 800 в Z3H/Z3Q комплектуется клеммной крышкой и радиатором.

Z3H, вариант 2 — монтаж в большой проём панели, мм

Типовое изделие	Модель	A	B	L1	L2	d	E
Z3H-63	NDM3-63/125D/F	145	25	136	77	3.5	25
Z3H-100	NDM3-125(U/R/H)	170	30	161	92	5	30
Z3H-250	NDM3-250	191	35	180	107	5	35
Z3H-630	NDM3-630	316	58	302	176	6	58
Z3H-800	NDM3-800	327	70	313	212	6	70

NDM3-125F 4P: A = 145, B = 50, L1 = 136, L2 = 102.

Z3H, вариант 3 — монтаж на рейках, мм

Типовое изделие	Модель выключателя	A	B	E
Z3H-63	NDM3-63/125D/F	55	50	25
Z3H-100	NDM3-125(U/R/H)	61	60	30
Z3H-250	NDM3-250	64	70	35
Z3H-400	NDM3-400	140	96	48
Z3H-630	NDM3-630	140	116	58
Z3H-800	NDM3-800	143	140	70

4P: B увеличивается на E.

Z3Q — переднее присоединение, мм

Типовое изделие	Модель	A	B	L1	E	d	M	H	h
Z3Q-63	NDM3-63/125D/F	96	25	173	25	6	M3	47	23
Z3Q-100	NDM3-125(U/R/H)	110	30	198	30	6.5	M4	55	28
Z3Q-250	NDM3-250	150	35	223	35	8.5	M4	72	32
Z3Q-400	NDM3-400	244	48	326	48	10.5	M5	85	36
Z3Q-630	NDM3-630	264	58	352	58	12.5	M6	120	64
Z3Q-800	NDM3-800	283	70	363	70	12.5	M6	125	67

При переднем монтаже обязательна изолирующая прокладка. NDM3-125C 4P: B = 50 (так в каталоге).

Z3H, вариант 1: заднее присоединение — схема монтажа и обозначения размеров

Z3H, вариант 2: монтаж в большой проём панели

Z3Q: переднее присоединение; 绝缘垫板 — изолирующая прокладка

Сечения шин и кабелей

Сечение проводника по номинальному току

Номинальный ток, А	10	16, 20	25	32	40, 50	63	80	100	125, 140	160	180, 200, 225	250	315, 350	400
Сечение проводника, мм²	1.5	2.5	4.0	6.0	10	16	25	35	50	70	95	120	185	240

Кабели и медные шины

Номинальный ток, А	Кабель: кол-во	Кабель: сечение, мм²	Шина: кол-во	Шина: размер, мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5
700, 800	2	240	2	50 × 5
1000	/	/	2	50 × 6
1250	/	/	2	50 × 8

Медные шины нельзя подключать непосредственно к корпусу — нужны соединительные шины (аксессуар).

Безопасные расстояния

Изоляционные расстояния в металлическом шкафу, мм

Модель	A с клеммной крышкой	A без клеммной крышки	B (бок — шкаф)	C (выводные выводы — шкаф)
NDM3-63	25	65	30	30
NDM3-100/125D/F	25	65	30	30
NDM3-125(U/R/H)	25	65	30	30
NDM3-160	25	65	30	30
NDM3-250C	25	65	30	30
NDM3-250	25	65	30	30
NDM3-400	25	120	35	35
NDM3-630	25	120	35	35
NDM3-800	25	120	35	35
NDM3-1600	25	110	35	35

A — от вводных выводов до стенки шкафа.

Минимальное межцентровое расстояние при установке в ряд, мм

Модель	Ширина 3P	Ширина 4P	I 3P	I 4P
NDM3-63	75	100	105	130
NDM3-100/125D/F	75	100	105	130
NDM3-125(U/R/H)	92	122	122	152
NDM3-160	92	122	122	152
NDM3-250C	105	/	140	/
NDM3-250	107	142	137	172
NDM3-400	150	198	190	238
NDM3-630	182	240	222	280
NDM3-800	210	280	250	320
NDM3-1600	210	280	250	320

Соединительные шины и кабели не должны уменьшать воздушные изоляционные расстояния.

Минимальное расстояние H при ярусной установке, мм

Типоразмер	С клеммной крышкой	Без клеммной крышки
NDM3-63	90	90
NDM3-100/125D/F	90	90
NDM3-125(U/R/H)	90	91
NDM3-160	90	91
NDM3-250C	90	93
NDM3-250	90	93
NDM3-400	155	155
NDM3-630	155	155
NDM3-800	155	155
NDM3-1600	/	155

Перед подачей напряжения проверьте установку клеммных крышек или межфазных перегородок.

Расстояния A, B, C в металлическом шкафу

Межцентровое расстояние I при установке в ряд

Ярусная установка: 1 — изолированный кабель, 2 — кабельный наконечник, 3 — соединение без изоляции

Эксплуатация

Характеристики и аксессуары настраиваются изготовителем; регулировку, монтаж и обслуживание выключателя, расцепителя и аксессуаров выполняют только обученные или аттестованные специалисты в соответствии с проектными параметрами цепи.
Перед установкой или демонтажем любого устройства отключите питание.
Рукоятка имеет три положения: «включено», «отключено», «свободное расцепление». Из положения свободного расцепления переведите рукоятку в сторону «отключено» — выключатель взводится, после чего его можно включить.
Гарантия: при соблюдении условий хранения и эксплуатации в течение 36 месяцев с даты отгрузки изготовитель бесплатно ремонтирует или заменяет изделие с производственным дефектом.

ND	M	3	-				/
1	2	3		4	5	6		7	8	9	10	11	12	13	14	15

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Номер разработки	3
4	Типоразмер (номинальный ток корпуса Inm)	Типоразмер, А: 63, 100, 125, 160, 250, 400, 630, 800, 1600 (см. таблицу 1)
5	Уровень отключающей способности	Уровень отключающей способности NDM3-63: F (36 кА), R (50 кА) NDM3-100: C (по прайсу 01.2026; в каталоге 2023 — D/F) NDM3-125: D (40 кА), F (50 кА), U (50 кА), R (70 кА), H (100 кА) NDM3-160: C (40 кА), L (50 кА), M (70 кА) NDM3-250: C (40 кА), L (50 кА), M (70 кА), H (100 кА), N (50 кА), S (70 кА) NDM3-400, NDM3-630: C (36 кА), L (50 кА), M (70 кА), H (100 кА) NDM3-800: M (70 кА), H (100 кА) NDM3-1600: M (70 кА) Icu при AC 415 В
6	Способ управления	Способ управления без кода: непосредственное управление рукояткой P: моторный привод Z: поворотная рукоятка
7	Число полюсов	Число полюсов: 3, 4
8	Код расцепителя	Код расцепителя 0: без расцепителя 2: только мгновенный расцепитель 3: комбинированный расцепитель (недоступен для исполнения с сигнализацией перегрузки без отключения)
9	Код аксессуаров	См. таблицу 2 (коды аксессуаров) и таблицу 3 (коды с расцепителем минимального напряжения с выдержкой времени, 30Q…78Q)
10	Код назначения	Назначение без кода: распределение энергии 2: защита двигателя
11	Исполнение полюса N у 4P	Полюс N (нейтраль) у 4P A: в полюсе N нет расцепителя максимального тока, полюс N всегда замкнут B: в полюсе N нет расцепителя максимального тока, полюс N коммутируется вместе с тремя другими полюсами C: в полюсе N установлен расцепитель максимального тока, полюс N коммутируется вместе с тремя другими полюсами D: в полюсе N установлен расцепитель перегрузки, полюс N всегда замкнут
12	Специальное назначение	Q: автоматическое повторное включение при контроле наличия напряжения (кроме NDM3-160, NDM3-1600)
13	Код специальной функции	I: сигнализация перегрузки без отключения (только NDM3-125, NDM3-250, NDM3-400, NDM3-630)
14	Номинальный ток In, А	In, А NDM3-63: 10–63 NDM3-100: 16–100 (по прайсу 01.2026) NDM3-125: 10 (только D), 16–125 NDM3-160: 125, 140, 160 NDM3-250: 100–250 NDM3-400: 225–400 NDM3-630: 400, 500, 630 NDM3-800: 630, 700, 800 NDM3-1600: 800, 1000, 1250
15	Способ присоединения	Присоединение без кода: стандартное (переднее присоединение) P: соединительные шины Z1: заднее присоединение Z3Q: втычное, переднее присоединение (единый блок) Z3H: втычное, заднее присоединение (единый блок)

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM3-63/3P

NDM3-63/4P

NDM3-100/3P

NDM3-100/4P

NDM3-125/3P

NDM3-125/4P

NDM3-160/3P

NDM3-160/4P

NDM3-250C/3P

NDM3-250L/M/H/3P

NDM3-250/4P

NDM3-400/3P

NDM3-400/4P

NDM3-630/3P

NDM3-630/4P

NDM3-800/3P

NDM3-800/4P

NDM3-1600/3P

NDM3-1600/4P

Без аксессуаров

для NDM3-1600 в таблице кодов вариант «без аксессуаров» обозначен «—» (код не указан)

Независимый расцепитель

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (независимый расцепитель только справа); в каталоге CN: слева — независимый расцепитель; справа — нет.

Двойной вспомогательный контакт

Вспомогательный контакт

Расцепитель минимального напряжения

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (расцепитель минимального напряжения только слева); в каталоге CN: слева — нет; справа — расцепитель минимального напряжения.

Независимый расцепитель + двойной вспомогательный контакт

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (независимый расцепитель только справа); в каталоге CN: слева — независимый расцепитель; справа — двойной вспомогательный контакт.

Независимый расцепитель + вспомогательный контакт

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (независимый расцепитель только справа); в каталоге CN: слева — независимый расцепитель; справа — вспомогательный контакт.

Независимый расцепитель + расцепитель минимального напряжения

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (независимый расцепитель только справа; расцепитель минимального напряжения только слева); в каталоге CN: слева — независимый расцепитель; справа — расцепитель минимального напряжения.

Два двойных вспомогательных контакта

Два вспомогательных контакта

Двойной вспомогательный контакт + вспомогательный контакт

Расцепитель минимального напряжения + двойной вспомогательный контакт

Расцепитель минимального напряжения + вспомогательный контакт

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (расцепитель минимального напряжения только слева); в каталоге CN: слева — вспомогательный контакт; справа — расцепитель минимального напряжения.

Сигнальный (аварийный) контакт

Независимый расцепитель + сигнальный контакт

Двойной вспомогательный контакт + сигнальный контакт

Расцепитель минимального напряжения + сигнальный контакт

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (расцепитель минимального напряжения только слева); в каталоге CN: слева — сигнальный (аварийный) контакт; справа — расцепитель минимального напряжения.

Независимый расцепитель + вспомогательно-сигнальный контакт

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (независимый расцепитель только справа); в каталоге CN: слева — независимый расцепитель; справа — вспомогательно-сигнальный (аварийный) контакт.

Вспомогательно-сигнальный (аварийный) контакт

Двойной вспомогательный контакт + вспомогательно-сигнальный контакт

Расцепитель минимального напряжения + вспомогательно-сигнальный контакт

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (расцепитель минимального напряжения только слева); в каталоге CN: слева — вспомогательно-сигнальный (аварийный) контакт; справа — расцепитель минимального напряжения.

Сигнальный контакт

NDM3-1600: слева от рукоятки — сигнальные контакты; справа — вспомогательные контакты (верхний ряд), расцепители (нижний ряд)

Два сигнальных контакта

Независимый расцепитель

K01

Два независимых расцепителя

Расцепитель минимального напряжения

A01

Два расцепителя минимального напряжения

Вспомогательный контакт

Два вспомогательных контакта

Три вспомогательных контакта

Четыре вспомогательных контакта

Независимый расцепитель + сигнальный контакт

Расцепитель минимального напряжения + сигнальный контакт

Вспомогательный контакт + сигнальный контакт

Два вспомогательных контакта + сигнальный контакт

Три вспомогательных контакта + сигнальный контакт

Четыре вспомогательных контакта + сигнальный контакт

Независимый расцепитель + вспомогательный контакт + сигнальный контакт

Независимый расцепитель + два вспомогательных контакта + сигнальный контакт

Независимый расцепитель + три вспомогательных контакта + сигнальный контакт

Независимый расцепитель + четыре вспомогательных контакта + сигнальный контакт

Расцепитель минимального напряжения + вспомогательный контакт + сигнальный контакт

Расцепитель минимального напряжения + два вспомогательных контакта + сигнальный контакт

Расцепитель минимального напряжения + три вспомогательных контакта + сигнальный контакт

Расцепитель минимального напряжения + четыре вспомогательных контакта + сигнальный контакт

Независимый расцепитель + вспомогательный контакт

Независимый расцепитель + два вспомогательных контакта

Независимый расцепитель + три вспомогательных контакта

Независимый расцепитель + четыре вспомогательных контакта

Расцепитель минимального напряжения + вспомогательный контакт

Расцепитель минимального напряжения + два вспомогательных контакта

Расцепитель минимального напряжения + три вспомогательных контакта

Расцепитель минимального напряжения + четыре вспомогательных контакта

Расцепитель минимального напряжения + независимый расцепитель + сигнальный контакт

Расцепитель минимального напряжения + независимый расцепитель + два сигнальных контакта

Расцепитель минимального напряжения + независимый расцепитель

Расцепитель минимального напряжения + независимый расцепитель + вспомогательный контакт

Расцепитель минимального напряжения + независимый расцепитель + два вспомогательных контакта

Расцепитель минимального напряжения + независимый расцепитель + три вспомогательных контакта

Расцепитель минимального напряжения + независимый расцепитель + четыре вспомогательных контакта

Независимый расцепитель + два сигнальных контакта

Расцепитель минимального напряжения + два сигнальных контакта

Вспомогательный контакт + два сигнальных контакта

Два вспомогательных контакта + два сигнальных контакта

Три вспомогательных контакта + два сигнальных контакта

Четыре вспомогательных контакта + два сигнальных контакта

Независимый расцепитель + вспомогательный контакт + два сигнальных контакта

Независимый расцепитель + два вспомогательных контакта + два сигнальных контакта

Независимый расцепитель + три вспомогательных контакта + два сигнальных контакта

Независимый расцепитель + четыре вспомогательных контакта + два сигнальных контакта

Расцепитель минимального напряжения + вспомогательный контакт + два сигнальных контакта

Расцепитель минимального напряжения + два вспомогательных контакта + два сигнальных контакта

Расцепитель минимального напряжения + три вспомогательных контакта + два сигнальных контакта

Расцепитель минимального напряжения + четыре вспомогательных контакта + два сигнальных контакта

Расцепитель минимального напряжения + независимый расцепитель + вспомогательный контакт + сигнальный контакт

Расцепитель минимального напряжения + независимый расцепитель + два вспомогательных контакта + сигнальный контакт

Расцепитель минимального напряжения + независимый расцепитель + три вспомогательных контакта + сигнальный контакт

Расцепитель минимального напряжения + независимый расцепитель + четыре вспомогательных контакта + сигнальный контакт

Расцепитель минимального напряжения + независимый расцепитель + вспомогательный контакт + два сигнальных контакта

Расцепитель минимального напряжения + независимый расцепитель + два вспомогательных контакта + два сигнальных контакта

Расцепитель минимального напряжения + независимый расцепитель + три вспомогательных контакта + два сигнальных контакта

Расцепитель минимального напряжения + независимый расцепитель + четыре вспомогательных контакта + два сигнальных контакта

A02

Два расцепителя минимального напряжения + вспомогательный контакт

A07

Два расцепителя минимального напряжения + два вспомогательных контакта

A08

Два расцепителя минимального напряжения + три вспомогательных контакта

A09

Два расцепителя минимального напряжения + четыре вспомогательных контакта

A10

Два расцепителя минимального напряжения + вспомогательный контакт + сигнальный контакт

A12

Два расцепителя минимального напряжения + два вспомогательных контакта + сигнальный контакт

A14

Два расцепителя минимального напряжения + три вспомогательных контакта + сигнальный контакт

A16

Два расцепителя минимального напряжения + четыре вспомогательных контакта + сигнальный контакт

A11

Два расцепителя минимального напряжения + вспомогательный контакт + два сигнальных контакта

A13

Два расцепителя минимального напряжения + два вспомогательных контакта + два сигнальных контакта

A15

Два расцепителя минимального напряжения + три вспомогательных контакта + два сигнальных контакта

A17

Два расцепителя минимального напряжения + четыре вспомогательных контакта + два сигнальных контакта

A05

Два расцепителя минимального напряжения + сигнальный контакт

A06

Два расцепителя минимального напряжения + два сигнальных контакта

K04

Два независимых расцепителя + вспомогательный контакт

K06

Два независимых расцепителя + два вспомогательных контакта

K07

Два независимых расцепителя + три вспомогательных контакта

K08

Два независимых расцепителя + четыре вспомогательных контакта

K12

Два независимых расцепителя + вспомогательный контакт + сигнальный контакт

K09

Два независимых расцепителя + два вспомогательных контакта + сигнальный контакт

K10

Два независимых расцепителя + три вспомогательных контакта + сигнальный контакт

K11

Два независимых расцепителя + четыре вспомогательных контакта + сигнальный контакт

K13

Два независимых расцепителя + вспомогательный контакт + два сигнальных контакта

K14

Два независимых расцепителя + два вспомогательных контакта + два сигнальных контакта

K15

Два независимых расцепителя + три вспомогательных контакта + два сигнальных контакта

K16

Два независимых расцепителя + четыре вспомогательных контакта + два сигнальных контакта

K02

Два независимых расцепителя + сигнальный контакт

K05

Два независимых расцепителя + два сигнальных контакта

Пример обозначения: NDM3-250M/3 3 00 200A

Примечание 1: функцию сигнализации перегрузки без отключения имеют только NDM3-125, NDM3-250 (кроме типа C), NDM3-400, NDM3-630 в 3-полюсном исполнении и 4-полюсном с нейтралью A и B; код расцепителя обязательно 2.

Примечание 2: NDM3-1600 — только переднее присоединение, соединительные шины, заднее горизонтальное и заднее вертикальное присоединение.

Примечание 3: у NDM3-125 номинальный ток 10 А — только для уровня отключающей способности D.

Примечание 4: 4D — только для NDM3-125D.

Примечание 5: NDM3-125D — только соединительные шины, заднее присоединение, втычное исполнение с задним или передним присоединением (единый блок).

Примечание 6: корпус NDM3-1600: присоединительные болты 800 A/1000 A — по умолчанию длина 35, 1250 A — 40; другие длины — по таблице выбора болтов (стр. 1-36 каталога).

Примечание 7: для корпуса NDM3-63 4P исполнения Z3Q/Z3H отсутствуют.

Примечание 8: для корпуса 800 в исполнениях Z3H/Z3Q в стандартную комплектацию входят клеммная крышка и радиатор.

Места установки внутренних аксессуаров указаны относительно рукоятки: слева или справа от неё. По каталогу CN у NDM3-160 независимый расцепитель устанавливается слева, у NDM3-250C расцепитель минимального напряжения — справа; в прайсе Lazzen 01.2026 эти аксессуары выпускаются только в исполнении «справа» (НР NDM3-160) и «слева» (РМН NDM3-250C), поэтому в таблице и конфигураторе места даны по прайсу и каталогу Nader RU 2024: у NDM3-160 НР — справа, контакты — слева; у NDM3-250C РМН — слева, НР и контакты — справа. NDM3-100 — размещение как у NDM3-63/125 (каталог NDM3 2023, табл. 2). У NDM3-1600 своя таблица кодов: сигнальные контакты слева от рукоятки, вспомогательные контакты (до четырёх) и расцепители (до двух НР или двух РМН) — справа; коды 10, 21, 30, 41, 50, 61, 71, 08, 18, 38 у NDM3-1600 совпадают по номеру с кодами NDM3-63~800, но размещение другое.

Для расцепителя минимального напряжения с выдержкой времени (функция Q, автоматическое повторное включение при наличии напряжения) применяются коды с суффиксом Q; при заказе обязательно выбрать моторный привод (P). Для 3P доступно также исполнение «втычные аксессуары» (кроме NDM3-160).

Таблица 3. Коды аксессуаров с расцепителем минимального напряжения с выдержкой времени (Л — слева от рукоятки, П — справа; «—» — недоступно)
Код	Состав	NDM3-63 (3P/4P)	NDM3-125 (3P/4P)	NDM3-160 (3P/4P)	NDM3-250C (3P)	NDM3-250L/M/H (3P/4P)	NDM3-400 (3P/4P)	NDM3-630 (3P/4P)	NDM3-800 (3P/4P)
30Q	Расцепитель минимального напряжения с выдержкой времени	Л: РМН / П: ·	Л: РМН / П: ·	—	Л: · / П: РМН	Л: РМН / П: ·	Л: РМН / П: ·	Л: РМН / П: ·	Л: РМН / П: ·
50Q	Независимый расцепитель + расцепитель минимального напряжения с выдержкой времени	Л: РМН / П: НР	Л: РМН / П: НР	—	Л: НР / П: РМН	Л: РМН / П: НР	Л: РМН / П: НР	Л: РМН / П: НР	Л: РМН / П: НР
70Q	Расцепитель минимального напряжения с выдержкой времени + двойной вспомогательный контакт	Л: РМН / П: ДВК	Л: РМН / П: ДВК	—	Л: ДВК / П: РМН	Л: РМН / П: ДВК	Л: РМН / П: ДВК	Л: РМН / П: ДВК	Л: РМН / П: ДВК
71Q	Расцепитель минимального напряжения с выдержкой времени + вспомогательный контакт	Л: РМН / П: ВК	Л: РМН / П: ВК	—	Л: ВК / П: РМН	Л: РМН / П: ВК	Л: РМН / П: ВК	Л: РМН / П: ВК	Л: РМН / П: ВК
38Q	Расцепитель минимального напряжения с выдержкой времени + сигнальный контакт	Л: РМН / П: СК	Л: РМН / П: СК	—	Л: СК / П: РМН	Л: РМН / П: СК	Л: РМН / П: СК	Л: РМН / П: СК	—
78Q	Расцепитель минимального напряжения с выдержкой времени + вспомогательно-сигнальный контакт	Л: РМН / П: ВСК	Л: РМН / П: ВСК	—	Л: ВСК / П: РМН	Л: РМН / П: ВСК	Л: РМН / П: ВСК	Л: РМН / П: ВСК	—

Аксессуары и дополнительные элементы:

Вспомогательный контакт (ВК)

Сигнализирует положение главных контактов выключателя: в положении «отключено» и «свободное расцепление» F11–F12 замкнут, F11–F14 разомкнут; при включении состояния меняются на противоположные. Коммутационная способность: AC-15 (включение 10 Ie, отключение 1 Ie, cos φ 0,3; 6050 циклов, 360 циклов/ч), DC-13 (1 Ie, 6Pe). Минимальная нагрузка 5 В, 160 мА. У NDM3-1600 устанавливается до четырёх вспомогательных контактов справа от рукоятки.

Применимость: NDM3-63…1600 (все типоразмеры)

Место установки: слева или справа от рукоятки — по коду аксессуаров (табл. 2); у NDM3-1600 — справа

Напряжения / исполнения: Ith 3 А; AC 400 В — 0,3/0,4 А; DC 220 В — 0,15 А

Токовые параметры вспомогательных контактов

Типоразмер, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
63, 100, 125, 160, 250	3	0.3	0.15
400, 630, 800	3	0.4	0.15

Двойной вспомогательный контакт (ДВК)

Два переключающих контакта в одном модуле: группы F11/F12/F14 и F21/F22/F24. В положении «отключено» и «свободное расцепление» F11–F12 и F21–F22 замкнуты; при включении состояния меняются на противоположные. Токовые параметры — как у вспомогательного контакта.

Применимость: NDM3-63, 125, 160, 250L/M/H, 250 4P, 400, 630, 800 (нет у NDM3-250C и NDM3-1600)

Место установки: по умолчанию слева от рукоятки; у NDM3-160 в комбинации с НР — справа

Напряжения / исполнения: Ith 3 А; AC 400 В — 0,3/0,4 А; DC 220 В — 0,15 А

Токовые параметры вспомогательных контактов

Типоразмер, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
63, 100, 125, 160, 250	3	0.3	0.15
400, 630, 800	3	0.4	0.15

Сигнальный (аварийный) контакт (СК)

Сигнализирует аварийное отключение выключателя. При нормальных включении и отключении не срабатывает; после свободного расцепления (аварийного отключения) B11–B14 замыкается, B11–B12 размыкается; после повторного взвода возвращается в исходное положение.

Применимость: NDM3-63…1600 (все типоразмеры)

Место установки: по умолчанию слева от рукоятки; у NDM3-1600 — слева (до двух контактов)

Напряжения / исполнения: Ith 3 А; AC 400 В — 0,3/0,4 А; DC 220 В — 0,15 А

Токовые параметры сигнальных контактов

Типоразмер, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
63, 125, 160, 250	3	0.3	0.15
400, 630, 800	3	0.4	0.15

Вспомогательно-сигнальный (аварийный) контакт (ВСК)

Один модуль, объединяющий функции вспомогательного и сигнального контактов (辅报触头); занимает одно место установки.

Применимость: NDM3-63…800 (нет у NDM3-1600)

Место установки: по умолчанию слева от рукоятки; у NDM3-160 в комбинации с НР — справа; у NDM3-250C в комбинации с РМН — слева

Напряжения / исполнения: параметры контактов — как у вспомогательного и сигнального контактов

Независимый расцепитель (НР)

Дистанционное отключение выключателя подачей напряжения на выводы A1, A2: при напряжении 70–110 % номинального надёжно отключает выключатель при любых условиях работы. Для управления расцепителем AC 220/380 В от цепей DC 24 В применяется промежуточное реле KA (DC 24 В, контакты 1 A). У NDM3-1600 — до двух расцепителей (код K01 и др.), напряжения DC 24, AC/DC 110, AC/DC 230 В, мощность удержания 3,5 Вт, мгновенная 230–300 Вт.

Применимость: NDM3-63…1600

Место установки: по умолчанию справа от рукоятки; у NDM3-160 — слева; у NDM3-1600 — справа (нижний ряд)

Напряжения / исполнения: AC 50/60 Гц 220/230 В, AC 380/400 В, DC 24 В, DC 220/230 В; NDM3-1600: DC 24 В, AC/DC 110 В, AC/DC 230 В

Пусковой ток и потребляемая мощность независимого расцепителя

Модель	Ток DC 24 В, А	Ток AC 230 В, А	Ток DC 220 В, А	Ток AC 380 В, А	Мощность DC 24 В, Вт	Мощность AC 230 В, Вт	Мощность DC 220 В, Вт	Мощность AC 380 В, Вт
NDM3-63	5.71	0.65	0.2	0.4	137.1	0.65	44.4	152.3
NDM3-125 (D/F)	5.71	0.65	0.2	0.4	137.1	0.65	44.4	152.3
NDM3-125 (U/R/H)	7.5	0.37	0.24	0.41	180	86	52.6	157
NDM3-250	4	0.25	0.24	0.43	97.6	57.5	52.6	173.9
NDM3-250C	4.36	0.68	/	0.24	104.6	156.4	/	96
NDM3-400	6.8	0.76	0.48	0.28	164.5	176.3	105	112
NDM3-630	6.8	0.76	0.48	0.28	164.5	176.3	105	112
NDM3-800	6.8	0.76	0.48	0.28	164.5	176.3	105	112

Расцепитель минимального напряжения (РМН)

Отключает выключатель при снижении напряжения управления до 35–70 % номинального; ниже 35 % препятствует включению; при напряжении ≥ 85 % номинального включение обеспечивается. На расцепитель необходимо сначала подать напряжение, затем взводить и включать выключатель — иначе выключатель будет повреждён. Подключение к выводам P1, P2.

Применимость: NDM3-63…1600

Место установки: по умолчанию слева от рукоятки; у NDM3-250C — справа; у NDM3-1600 — справа (нижний ряд, до двух расцепителей)

Напряжения / исполнения: AC 50/60 Гц 220/230 В, AC 380/400 В, DC 24 В, DC 220/230 В; NDM3-1600: AC/DC 110 В, AC/DC 230 В, AC 400 В

Пусковой ток и потребляемая мощность расцепителя минимального напряжения

Модель	Пусковой ток AC 230 В, А	Пусковой ток AC 380 В, А	Мощность втягивания AC 230 В, Вт	Мощность втягивания AC 380 В, Вт	Мощность удержания AC 230 В, Вт	Мощность удержания AC 380 В, Вт
NDM3-63	0.2	0.3	/	/	0.5	0.5
NDM3-125	0.006	0.01	/	/	0.3	0.3
NDM3-160	0.006	0.01	/	/	0.3	0.3
NDM3-250	0.006	0.01	/	/	0.3	0.3
NDM3-250C	0.1	0.2	/	/	0.3	0.3
NDM3-400	0.8	0.5	190	223	0.8	0.9
NDM3-630	0.8	0.5	190	223	0.8	0.9
NDM3-800	0.8	0.5	190	223	0.8	0.9
NDM3-1600, AC/DC 110 В	—	—	230 (мгновенная)	—	7	—
NDM3-1600, AC/DC 230 В	—	—	500 (мгновенная)	—	8	—
NDM3-1600, AC 400 В	—	—	270 (мгновенная)	—	10	—

Расцепитель минимального напряжения с выдержкой времени (исполнение Q, автоматическое повторное включение)

Для подключения распределённых солнечных электростанций к сети. При 35–70 % Un и при снижении ниже 30 % Un отключает выключатель с регулируемой выдержкой 0–10 с и выдаёт сигнал тревоги; при восстановлении напряжения до 85 % Un через 1–2 с контроллер даёт команду моторному приводу на взвод и включение. Защищает от островного режима и автоматически возвращает генерацию в сеть. Коды аксессуаров 30Q, 50Q, 70Q, 71Q, 38Q, 78Q (таблица 3); обязателен моторный привод P.

Применимость: NDM3-63, 125, 250, 400, 630, 800 (нет у NDM3-160 и NDM3-1600; 38Q и 78Q нет у NDM3-800)

Место установки: по умолчанию слева от рукоятки; у NDM3-250C — справа

Напряжения / исполнения: моторный привод AC 230 В / DC 220 В (по схеме)

Исполнение с автоматическим повторным включением: габарит K, мм

Модель	Уровни	K
NDM3-63	F/R/4P	145
NDM3-125 D/F	D/F/4P	145
NDM3-125	U/R/4P/H	168
NDM3-250	C	148
NDM3-250	L	173
NDM3-250	M/H/4P	190
NDM3-400	C/L/M/H/4P	246
NDM3-630	C/L/M/H/4P	248
NDM3-800	M/H/4P	255

Моторный привод

Дистанционное включение и отключение выключателя. Управление кнопками SB1 (включить) и SB2 (отключить), предоставляемыми пользователем; питание на P1, P2, клеммная колодка X.

Применимость: NDM3-63…1600

Место установки: на лицевую панель выключателя (код способа управления P)

Напряжения / исполнения: AC 50/60 Гц 110, 230, 380 В; DC 24, 110, 220 В (для NDM3-63/100C/125C привода на DC 24 В нет)

Технические параметры моторного привода

Выключатель	AC/DC 220 В, Вт	AC/DC 110 В, Вт	AC 380 В, Вт	DC 24 В, Вт	Ресурс, циклов	Высота H, мм
NDM3-63/125	180	180	350	80	20000	94
NDM3-160	180	180	350	80	20000	94
NDM3-250	180	180	350	80	20000	92
NDM3-400	350	250	600	160	10000	149
NDM3-630	350	250	600	160	10000	147
NDM3-800	350	250	600	160	10000	151
NDM3-1600	400	400	400	240	6000	135

Ручной (поворотный) привод CS1/CS2, рукоятка IP65

Управление выключателем через дверь щита. CS1 и CS2 — два варианта механизма; B — круглая рукоятка, F — квадратная. Длина рукоятки: до 250 — 65 мм (B и F), от 400 — 91,5 мм (B) / 95 мм (F). Длина вала D по умолчанию 150 мм, по заказу 200/300/350/650 мм. Также рукоятки IP65 (для корпусов до 250 и от 400) и отдельная рукоятка NDM3-1600.

Применимость: NDM3-63…800, NDM3-1600

Место установки: на лицевую панель выключателя, вертикальная установка (код способа управления Z)

Напряжения / исполнения: —

Ручной привод: модели и установочные размеры, мм

Модель	Выключатель	H	A	B (3P)	B (4P)
CS1-63/100	NDM3-63/125D/F	54	111	25	25
CS1-125	NDM3-125(U/R/H)	49	104	30	30
CS1/M3-160C	NDM3-160C	55	118	30	30
CS1/M3-160 (L, M)	NDM3-160 (L, M)	55	129	30	30
CS1-250C	NDM3-250C	56	126	35	35
CS1-250	NDM3-250 (L,M,H)	55	143	35	35
CS1-400 (NDM3)	NDM3-400	85	194	137	185
CS1-630 (NDM3)	NDM3-630	84	200	171	229
CS1-800 (NDM3)	NDM3-800	84	243	198	268
CS2-125	NDM3-125	46	35	11.5	11.5
CS2/M3-160C	NDM3-160C	46	35	11.5	11.5
CS2/M3-160 (L, M)	NDM3-160 (L, M)	46	35	11.5	11.5
CS2-250C	NDM3-250C	50.5	35	31	31
CS2-250	NDM3-250 (L,M,H)	48	35	31	31
CS2-400 (NDM3)	NDM3-400	61	68	15	15
CS2-630 (NDM3)	NDM3-630	61	67.5	15	15
CS2-800	NDM3-800	50	78	15	15

Механическая блокировка

Взаимная механическая блокировка двух выключателей (A и B), смонтированных рядом: включение одного возможно только при отключённом другом.

Применимость: NDM3-125, 250, 400, 630, 800 (3P и 4P)

Место установки: на лицевые панели двух выключателей

Напряжения / исполнения: —

Механическая блокировка: размеры, мм

Модель	A	A1	B	C	D	L	H
NDM3-125	92	/	120	45	10	136	22
NDM3-250	107	/	132	44	16.5	136	22
NDM3-400	150	/	180	57	10	190	30
NDM3-630	182	/	234	58	8	240	30
NDM3-800	210	/	243	58	20	240	30
NDM3-125/4P	/	122	152	45	10	166	22
NDM3-250/4P	/	142	173	44	16.5	165	22
NDM3-400/4P	/	198	230	57	10	235	30
NDM3-630/4P	/	240	292	58	8	310	30
NDM3-800/4P	/	280	310	58	20	320	30

Блокирующее устройство MS2

Блокировка рукоятки навесным замком от ошибочного включения и отключения персоналом. Устанавливается слева или справа на лицевой крышке выключателя (по умолчанию справа). При установке MS2 на той же стороне нельзя ставить другие внутренние и внешние аксессуары.

Применимость: серия NDM3

Место установки: справа на лицевой крышке (по умолчанию) или слева

Напряжения / исполнения: —

Клеммная крышка

Устанавливается на входные и выходные выводы и обеспечивает нулевое расстояние выброса дуги; высота и ширина совпадают с выключателем.

Применимость: NDM3-63…800, NDM3-1600 (только 3P)

Место установки: на выводы сверху и снизу

Напряжения / исполнения: —

Клеммные крышки: длина изделия, мм

Модель	L	X	Lx
NDM3-63	130	12	142
NDM3-125D/F	130	12	142
NDM3-125 (U/R/H)	150	12	162
NDM3-160C	139	12	151
NDM3-160	150	12	162
NDM3-250C	165	14	179
NDM3-250	165	19	184
NDM3-400	257	19	276
NDM3-630	270	19	289
NDM3-800	280	19	299
NDM3-1600 (только 3P)	268	14	282

Удлинённая клеммная крышка

Применяется в основном при монтаже неизолированных кабелей и защищает их.

Применимость: NDM3-125 U/R/H, NDM3-250 L/M, NDM3-400 3P, NDM3-630 3P

Место установки: на выводы сверху и снизу

Напряжения / исполнения: —

Удлинённые клеммные крышки: длина изделия, мм

Модель	L	X	Lx
NDM3-125 U/R/H	150	130	280
NDM3-250 L/M	165	126	291
NDM3-400 3P	257	144	401
NDM3-630 3P	270	130	400

Втычные внутренние аксессуары

Модули независимого расцепителя, вспомогательного, сигнального и вспомогательно-сигнального контактов, устанавливаемые в пазы «ласточкин хвост» по бокам выключателя. Упрощают обслуживание и замену, сохраняют единый внешний вид, комплектуются клеммной крышкой, повышающей степень защиты. Для 3P.

Применимость: NDM3 3P, кроме NDM3-160

Место установки: по бокам выключателя

Напряжения / исполнения: как у соответствующих внутренних аксессуаров

Соединительные шины (P)

Удлинённые шины для переднего присоединения (код присоединения P).

Применимость: NDM3-63…1600

Место установки: на выводы

Напряжения / исполнения: —

Заднее присоединение и втычные панели (Z1, Z3Q, Z3H)

Шпильки заднего присоединения (Z1) и платы втычного исполнения с передним (Z3Q) и задним (Z3H) присоединением.

Применимость: NDM3-63…800 (NDM3-63 4P — без Z3Q/Z3H), NDM3-1600 — Z1 (HZ1/CZ1)

Место установки: на выводы / под выключатель

Напряжения / исполнения: —

Межфазная перегородка

Изолирующие перегородки между выводами соседних полюсов (показаны в перечне аксессуаров).

Применимость: серия NDM3

Место установки: между выводами

Напряжения / исполнения: —

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM3.

NDM3 Series Moulded Case Circuit Breakers — каталог, ред. 2016 (En) Версия: 2016. Английский.

NDM3-100 Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-125 Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-125C Английский.

NDM3-160 Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-1600 Английский.

NDM3-1600 Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-250 Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-250C Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-400 Английский.

NDM3-400 Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-63 Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-630 Английский.

NDM3-630 Product Specification (En) Версия: 04.08.2020. Английский.

NDM3-800 Английский.

NDM3-800 Product Specification (En) Версия: 04.08.2020. Английский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог Lazzen 2026 (Cn) Версия: 2026. Китайский.

NDM3 — каталог 2026, глава NDM3 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3A — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3AR — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3DE — каталог 2026 и руководство по работе (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3E — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3EU — каталог Nader-Lazzen 2025 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3G — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3L — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3Z — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3ZB — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог 2023 (Cn) Версия: 24.04.2023. Китайский.

Отправить запрос

Конфигуратор Автоматические выключатели в литом корпусе NDM3

Состав оборудования

Особенности

Область применения и условия эксплуатации

Основные технические параметры

Требования к защитным характеристикам

Время-токовые характеристики (ВАХ)

Характеристики сигнализации перегрузки без отключения

Коэффициенты снижения номинального тока по температуре

Коэффициенты снижения при работе на большой высоте

Потери мощности

Условия эксплуатации и положение при установке

Габаритные и установочные размеры

Габаритные и установочные размеры — сводная таблица

Габаритные и установочные размеры: NDM3-63/125D/F

Габаритные и установочные размеры: NDM3-125U/R/H

Габаритные и установочные размеры: NDM3-160

Габаритные и установочные размеры: NDM3-250

Габаритные и установочные размеры: NDM3-400

Габаритные и установочные размеры: NDM3-630

Габаритные и установочные размеры: NDM3-800

Габаритные и установочные размеры: NDM3-1600

Схемы подключения

Втычное исполнение

Сечения шин и кабелей

Безопасные расстояния

Эксплуатация

Вспомогательный контакт (ВК)

Двойной вспомогательный контакт (ДВК)

Сигнальный (аварийный) контакт (СК)

Вспомогательно-сигнальный (аварийный) контакт (ВСК)

Независимый расцепитель (НР)

Расцепитель минимального напряжения (РМН)

Расцепитель минимального напряжения с выдержкой времени (исполнение Q, автоматическое повторное включение)

Моторный привод

Ручной (поворотный) привод CS1/CS2, рукоятка IP65

Механическая блокировка

Блокирующее устройство MS2

Клеммная крышка

Удлинённая клеммная крышка

Втычные внутренние аксессуары

Соединительные шины (P)

Заднее присоединение и втычные панели (Z1, Z3Q, Z3H)

Межфазная перегородка

Перечень продукции

Бесплатно поможем выбрать оборудование

Форма запроса

Авторизоваться

Зарегистрироваться

Запрос доступа к документации

Документация

Бесплатно поможем
выбрать оборудование
