NDB6AZ-125H — однополюсный автоматический выключатель постоянного тока на номинальное напряжение DC 80 В и номинальные токи 80, 100 и 125 А. Он предназначен для телекоммуникационных аппаратных и коммуникационных шкафов: защищает от перегрузки и короткого замыкания и разъединяет шкафы, оборудование и отходящие абонентские линии.

Аппарат устанавливается втычным способом в рамку электропитающей установки: силовые ножевые выводы толщиной 2 мм входят в шины, сигнальные выводы толщиной 1 мм передают аварийный сигнал батареи и нагрузки. К выключателю подключаются проводники сечением до 35 мм².

Предельная отключающая способность составляет 10 кА, мгновенное срабатывание — 11In ±20 %. Выключатель работает при температуре от −40 до +70 °C, выдерживает 48 ч соляного тумана и имеет параметры по UL 1077 для напряжений 80, 65 и 60 В DC.

Особенности и преимущества

• Защита цепей постоянного тока DC 80 В от перегрузки и короткого замыкания, функция разъединения
• Номинальные токи 80, 100, 125 А
• Подключение проводников до 35 мм²
• Сигнальные выводы для батареи и для нагрузки в одном аппарате
• Предельная отключающая способность 10 кА
• Мгновенное (электромагнитное) срабатывание 11In ±20 %
• Втычное (plug-in) исполнение: силовые ножевые выводы 2 ± 0,1 мм, сигнальный вывод 1 ± 0,1 мм
• Сигнальный (аварийный) вывод для системы мониторинга
• Полюс «+» проходит сквозь аппарат (1PN), коммутируется полюс «−»
• Рабочая температура −40…+70 °C, стойкость к соляному туману 48 ч
• Параметры по UL 1077: 80/65/60 В DC, 10 кА U1
• Механическая износостойкость 6000 циклов, электрическая 4000 циклов
• Соответствие RoHS

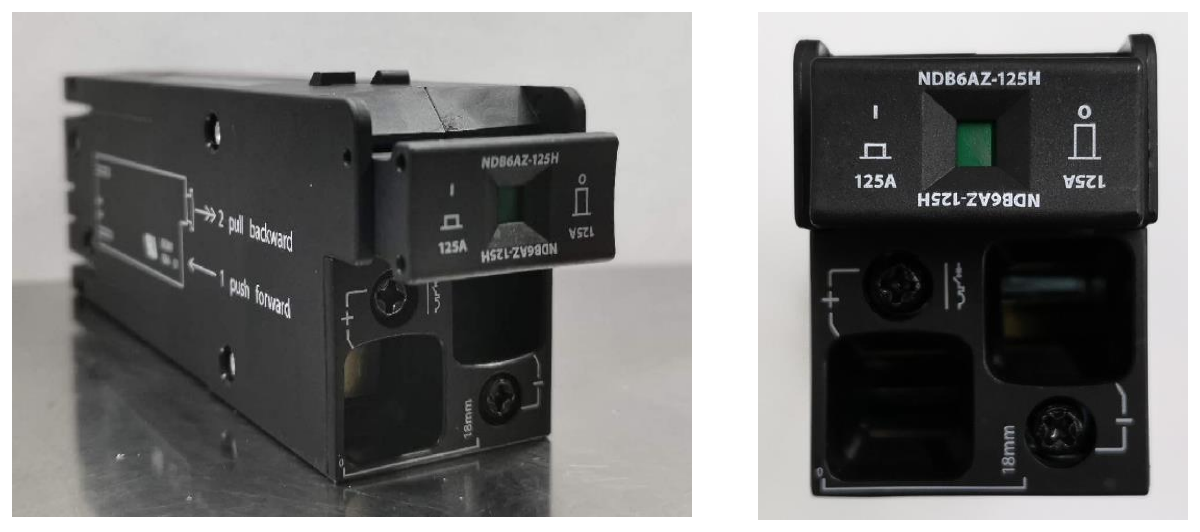

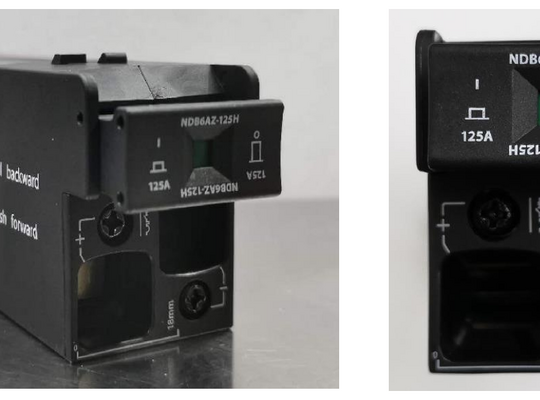

Внешний вид

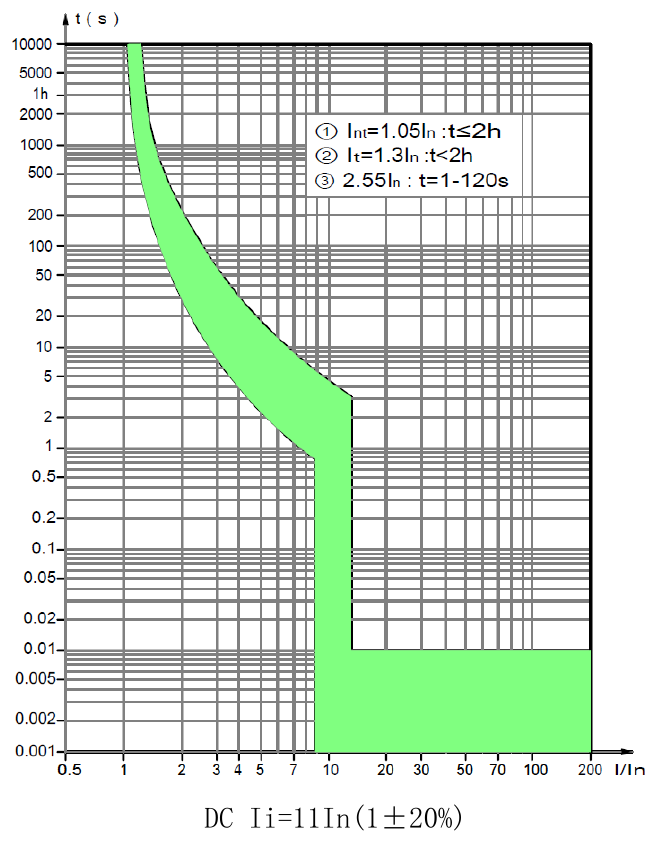

Время-токовые характеристики

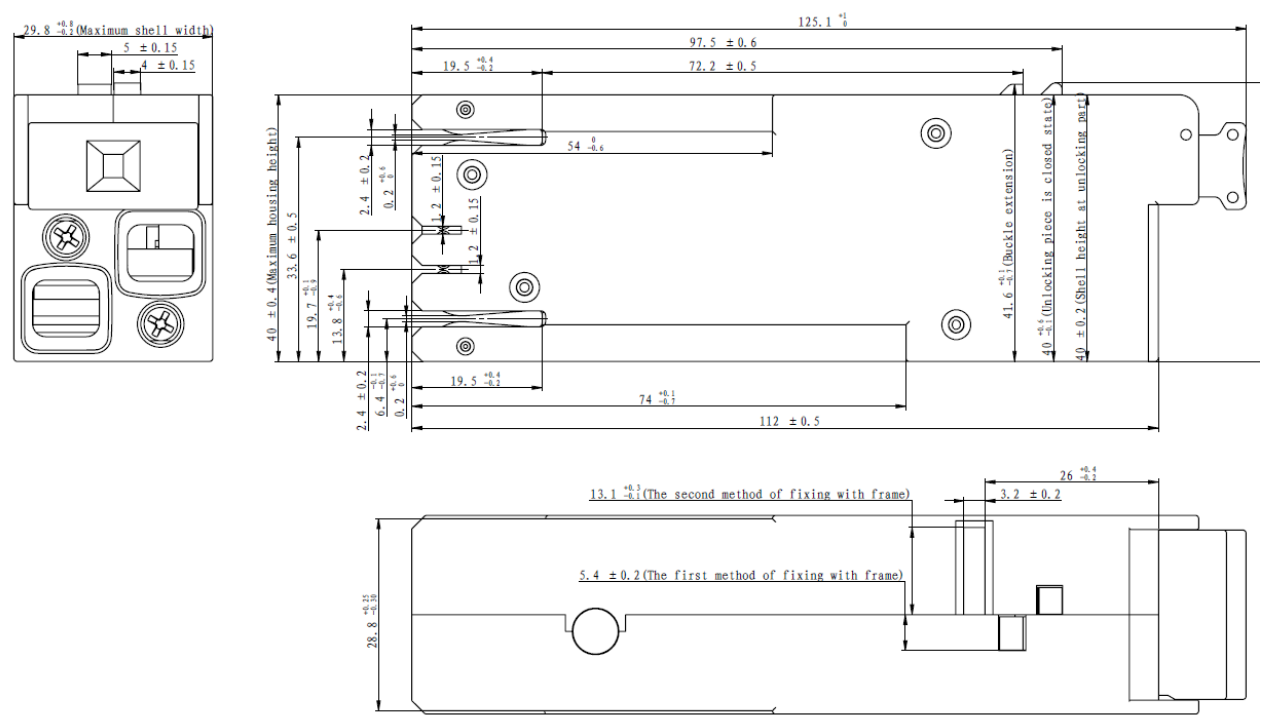

Габаритные и установочные размеры

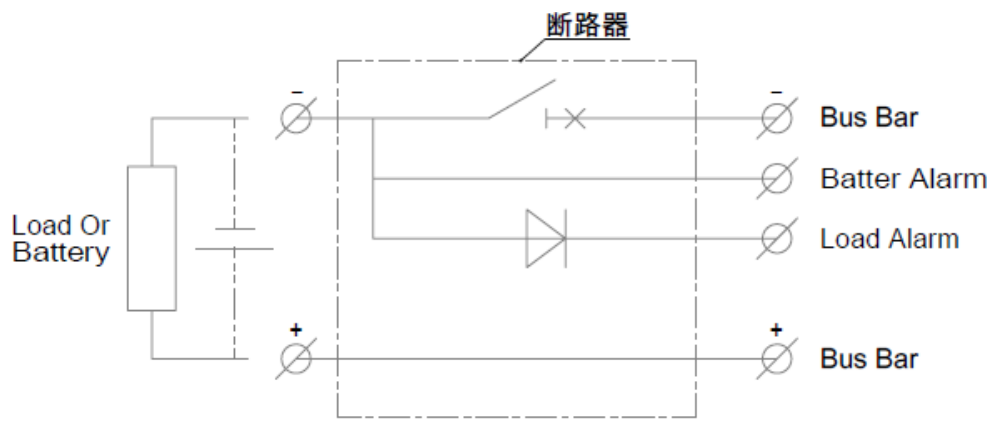

Схемы подключения

Дополнительно

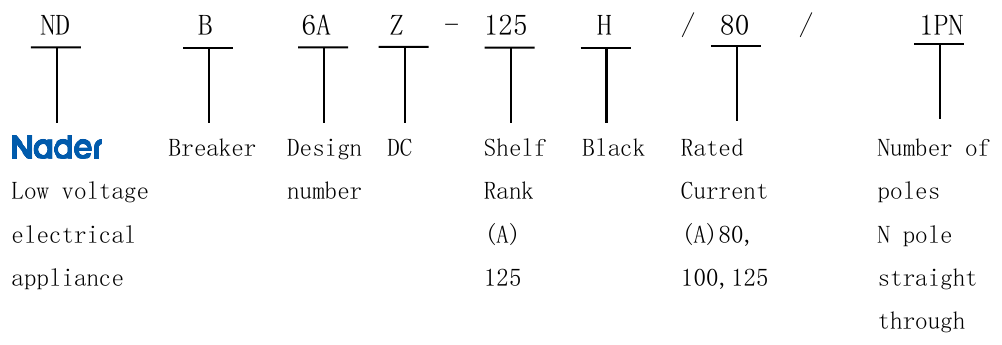

Структура кода заказа
